Механизм натяжения — HITACHI EX300-3HHE

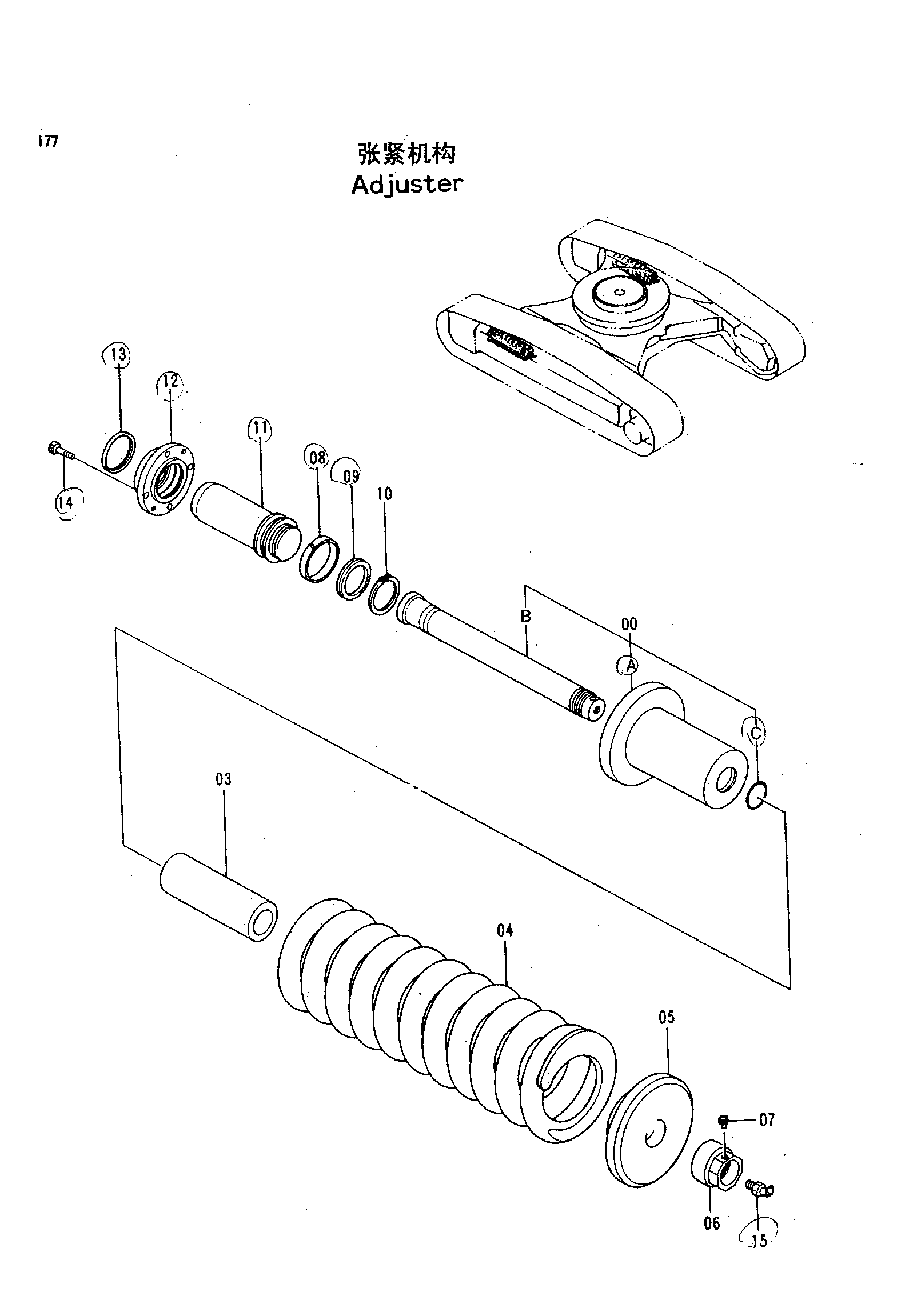

Заводская схема «Механизм натяжения» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9097317H | Механизм натяжения в сборе | 2 | |
| 00 | 9097318H | Гидроцилиндр. в сборе | 1 |
| 00A | 3036514H | Гидроцилиндр | 1 |
| 00B | 3053240H | Шток | 1 |
| 00C | A811055H | Уплотнительное кольцо | 1 |
| 03 | 4264028H | Проставка | 1 |
| 04 | 3053244H | Пружина | 1 |
| 05 | 3066328H | Шайба | 1 |
| 06 | 4264033H | Гайка | 1 |
| 07 | 4248106H | Пробка | 1 |
| 08 | 4182363H | Износостойкое кольцо | 1 |
| 09 | 4137866H | U-образная манжета | 1 |
| 10 | 991349H | Стопорное кольцо | 1 |
| 11 | 3036517H | Шток поршня | 1 |
| 12 | 3053246H | Фланец | 1 |
| 13 | 4264035H | Пылезащитное уплотнение | 1 |
| 14 | M341022H | Болт с внутренним шестигранником | 4 |
| 15 | 4255055H | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
