Основной трубопроводы(4) — HITACHI EX300-3HHE

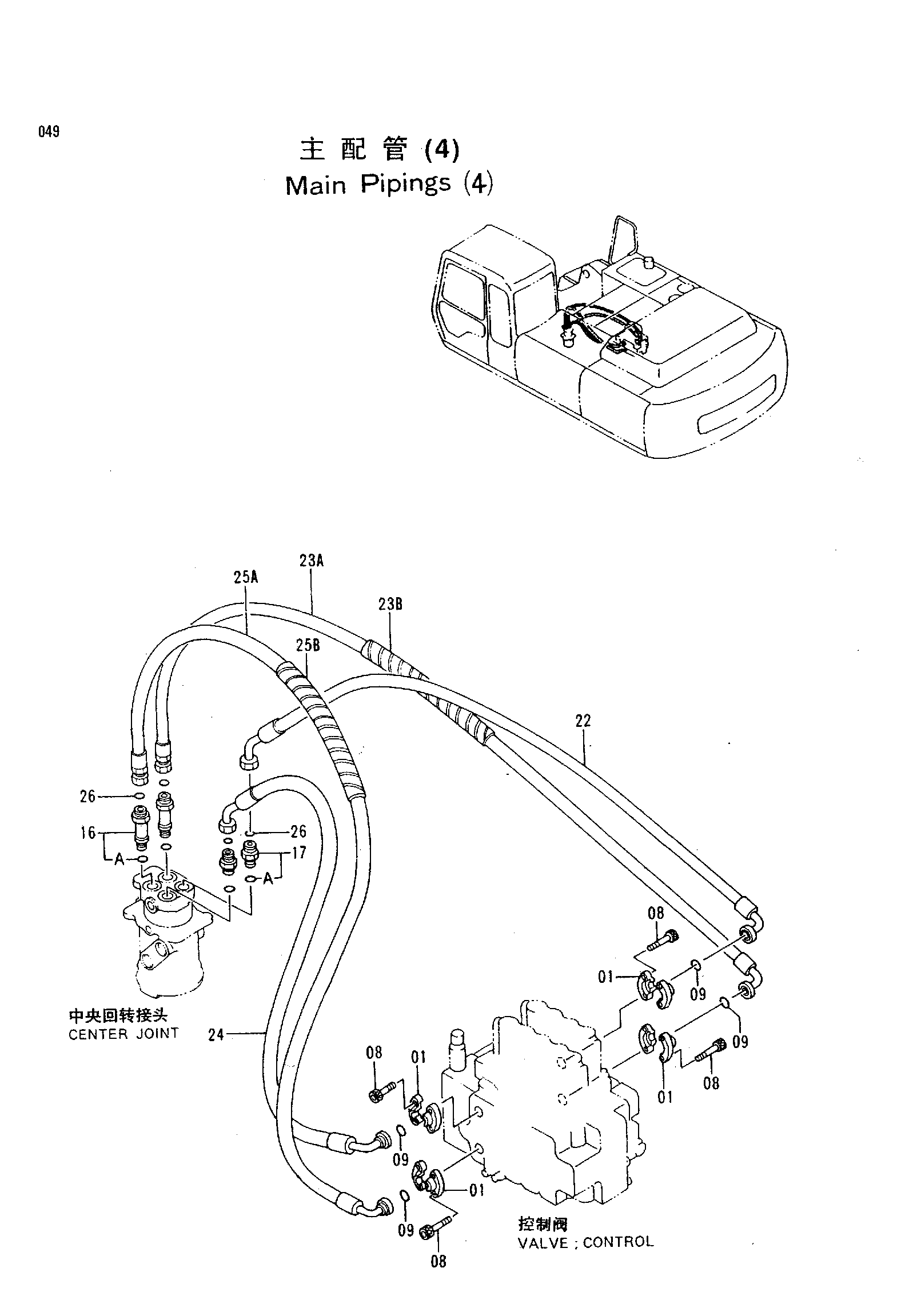

Заводская схема «Основной трубопроводы(4)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 986910H | Разъёмный фланец | 8 |
| 08 | M341030H | Болт с внутренним шестигранником | 16 |
| 09 | 971489H | Уплотнительное кольцо | 4 |
| 16 | 4198411H | Адаптер | 2 |
| 16A | 4506424H | Уплотнительное кольцо | 1 |
| 17 | 4189601H | Адаптер | 2 |
| 17A | 4506424H | Уплотнительное кольцо | 1 |
| 22 | 4313124H | Шланг | 1 |
| 23A | 4313127H | Шланг | 1 |
| 23B | 4044420H | Защитный кожух | 1 |
| 24 | 4313125H | Шланг | 1 |
| 25A | 4313127H | Шланг | 1 |
| 25B | 4044420H | Защитный кожух | 1 |
| 26 | 4187328H | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
