Кабина(4) — HITACHI EX300-3HHE

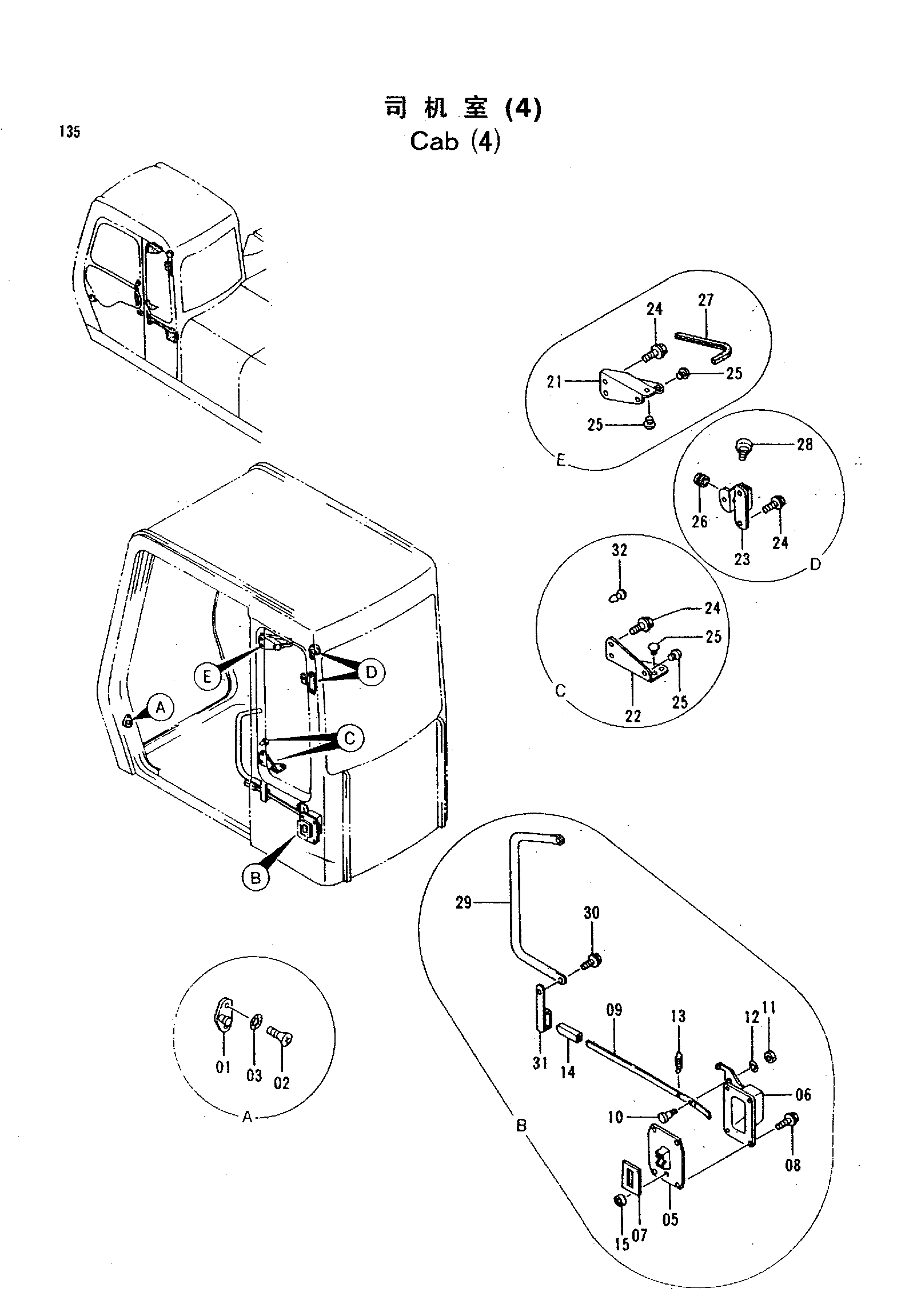

Заводская схема «Кабина(4)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4128473H | Ответная планка | 1 |
| 02 | 4320163H | Винт | 2 |
| 03 | 4295660H | Шайба | 2 |
| 05-15 | 4289533H | Защёлка дверь в сборе | 1 |
| 05 | 4204588H | Защёлка дверь | 1 |
| 06 | 4295560H | Крышка | 1 |
| 07 | 4204590H | Резиновая прокладка | 1 |
| 08 | J010820H | Болт | 4 |
| 09 | 4295561H | Рычаг | 1 |
| 10 | 4204593H | Палец | 1 |
| 11 | M500605H | Гайка | 1 |
| 12 | A590906H | Пружинная шайба | 1 |
| 13 | 4208103H | Пружина | 1 |
| 14 | 4089012H | Колпачок | 1 |
| 15 | 4204591H | Резиновый уплотнение | 1 |
| 21 | 4341196H | Кронштейн | 1 |
| 22 | 4341197H | Кронштейн | 1 |
| 23 | 4341198H | Кронштейн | 1 |
| 24 | J020820H | Болт | 6 |
| 25 | 4295489H | Амортизатор | 5 |
| 26 | 4204604H | Резиновая втулка | 1 |
| 27 | 4295607H | Резиновая прокладка | 1 |
| 28 | 4295573H | Крюк | 1 |
| 29 | 4341199H | Поручень | 1 |
| 30 | J021030H | Болт с шайбой | 2 |
| 31 | 4341200H | Ограничитель | 1 |
| 32 | 4295858H | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
