Кабина(1) — HITACHI EX300-3HHE

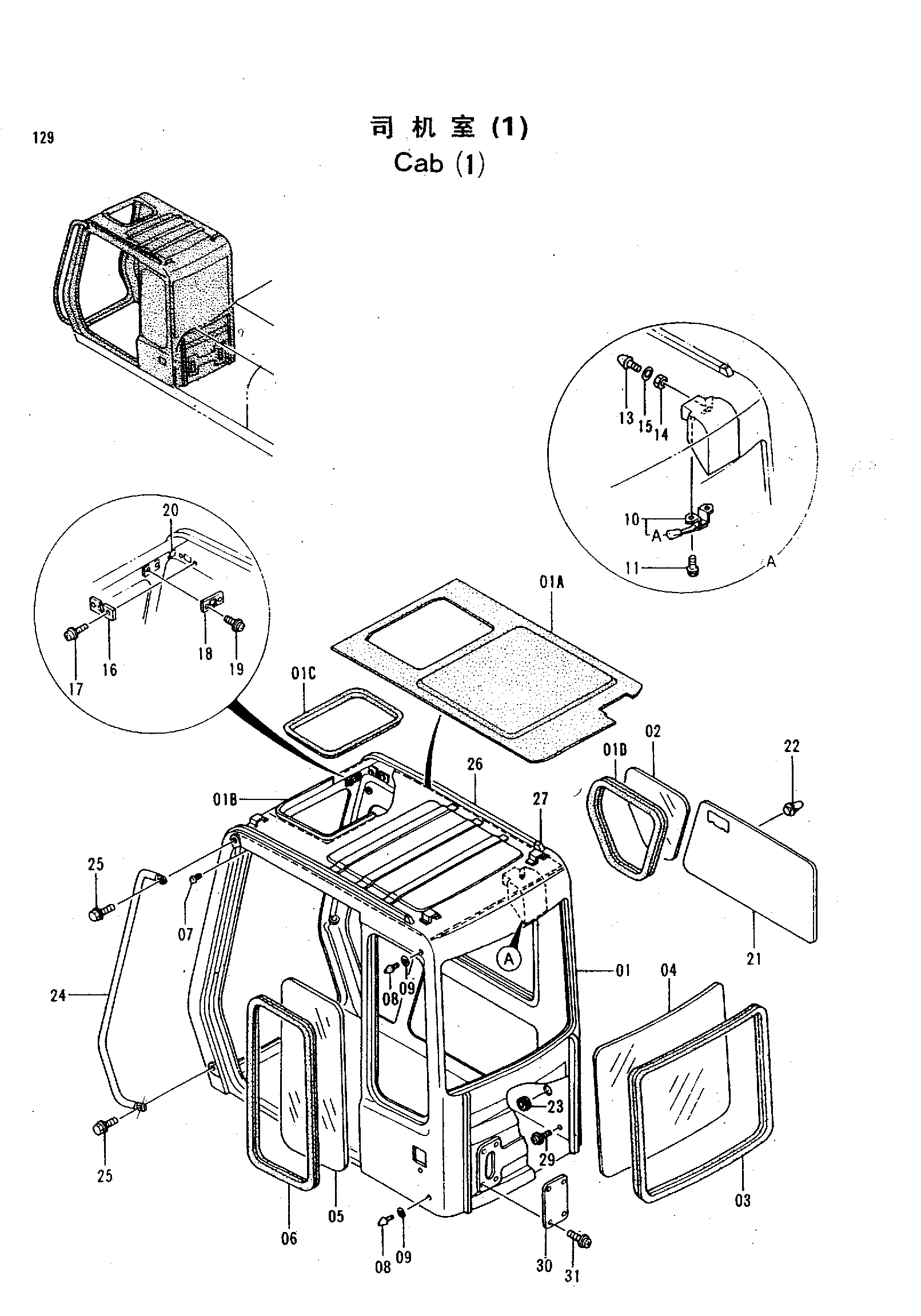

Заводская схема «Кабина(1)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4341185H | Кабина | 1 |
| 01A | 4320143H | Трим накладка | 1 |
| 01B | 4295420H | Держатель | 1 |
| 01C | 4341218H | Резиновая прокладка | 1 |
| 01D | 4289528H | Резиновый H | 1 |
| 02 | 4289527H | Стекло | 1 |
| 03 | 4289532H | Резиновый Z | 1 |
| 04 | 4289531H | Стекло | 1 |
| 05 | 4289529H | Стекло | 1 |
| 06 | 4289530H | Резиновый Z | 1 |
| 07 | 4172321H | Резиновая прокладка | 1 |
| 08 | 4204586H | Ограничитель | 2 |
| 09 | 4204587H | Проставка | 2 |
| 10 | 4320144H | Замок | 1 |
| 10A | 4320145H | Крышка | 1 |
| 11 | J010816H | Болт с шайбой | 2 |
| 13 | 4204586H | Ограничитель | 1 |
| 14 | 4204563H | Гайка | 1 |
| 15 | A590110H | Плоская шайба | 1 |
| 16 | 4204599H | Кронштейн | 1 |
| 17 | J460410H | Винт с шайбой | 2 |
| 18 | 4204600H | Кронштейн | 1 |
| 19 | J460310H | Винт с шайбой | 2 |
| 20 | 4295422H | Зажим | 1 |
| 21 | 4320146H | Трим накладка | 1 |
| 22 | 4320147H | Зажим | 10 |
| 23 | 4204608H | Резиновая втулка | 1 |
| 24 | 4341187H | Поручень | 1 |
| 25 | 4320149H | Болт с шайбой | 2 |
| 26 | 4295425H | Велт | 2 |
| 27 | 4295426H | Крышка | 2 |
| 29 | 4320150H | Болт с шайбой | 1 |
| 30 | 4300089H | Крышка | 1 |
| 31 | 4300090H | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
