STD. рукоять 3.2M — HITACHI EX300-3HHE

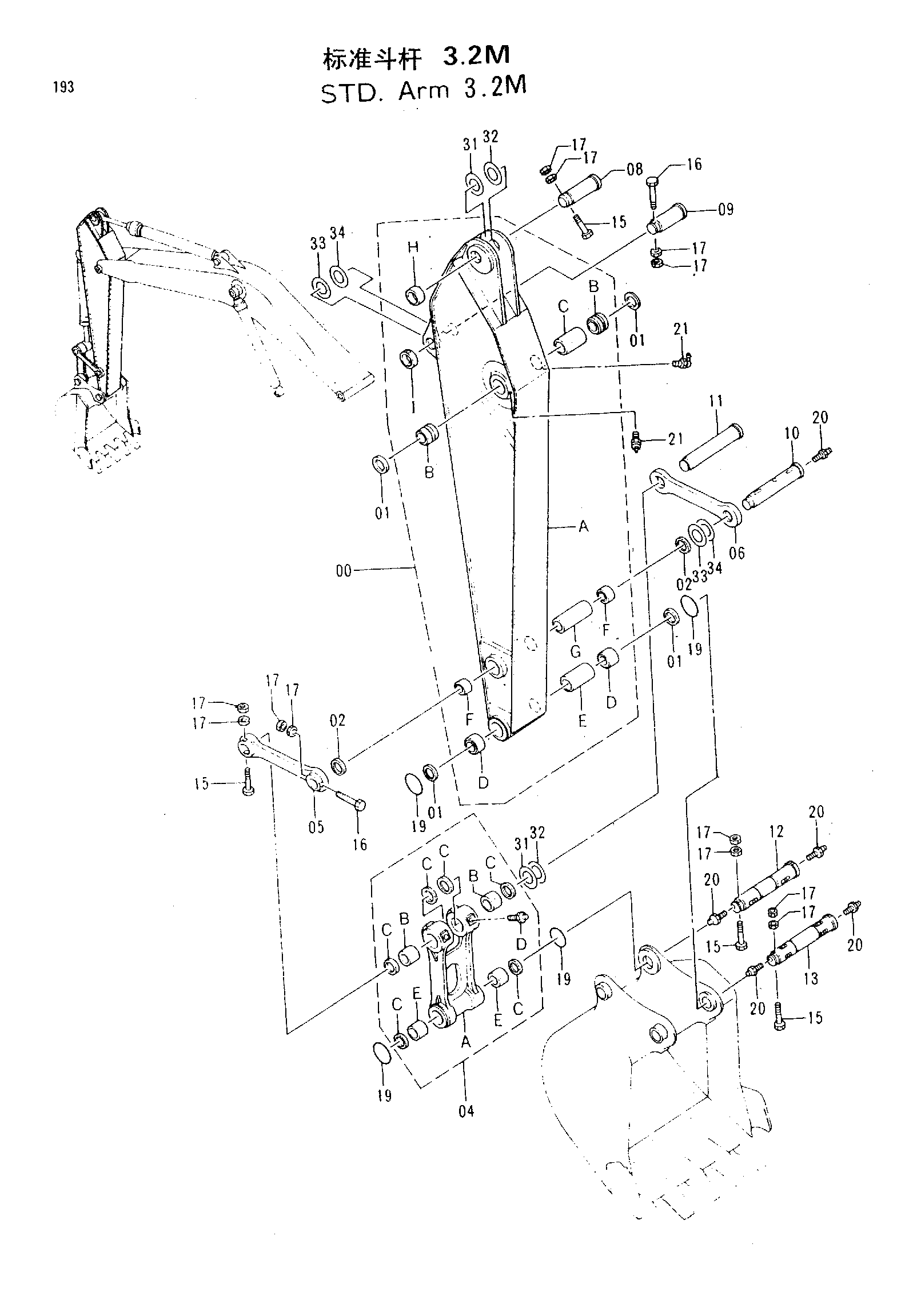

Заводская схема «STD. рукоять 3.2M» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7027036H | Рукоять в сборе | 1 |
| 00A | 5003801H | Рукоять | 1 |
| 00B | 3069629H | Втулка | 2 |
| 00C | 4143372H | Проставка | 1 |
| 00D | 3062204H | Втулка | 2 |
| 00E | 4313282H | Проставка | 1 |
| 00F | 3026076H | Втулка | 2 |
| 00G | 4143371H | Проставка | 1 |
| 00H | 4143531H | Ограничитель | 1 |
| 00I | 4067720H | Ограничитель | 1 |
| 01 | 4074008H | Пылезащитное уплотнение | 4 |
| 02 | 4067901H | Пылезащитное уплотнение | 2 |
| 04 | 8050126H | Тяга в сборе | 1 |
| 04A | 1016304H | Тяга | 1 |
| 04B | 3037259H | Втулка | 2 |
| 04C | 4074008H | Пылезащитное уплотнение | 6 |
| 04D | J75481H | Пресс-маслёнка | 2 |
| 04E | 3065065H | Втулка | 2 |
| 05 | 8050397H | Тяга | 1 |
| 06 | 3055521H | Тяга | 1 |
| 08 | 3037538H | Палец | 1 |
| 09 | 3026126H | Палец | 1 |
| 10 | 3037539H | Палец | 1 |
| 11 | 3037540H | Палец | 1 |
| 12 | 3041581H | Палец | 1 |
| 13 | 3060474H | Палец | 1 |
| 15 | M222005H | Болт | 4 |
| 16 | M222004H | Болт | 2 |
| 17 | J951020H | Гайка | 12 |
| 19 | 4100180H | Уплотнительное кольцо | 4 |
| 20 | J75481H | Пресс-маслёнка | 5 |
| 21 | J75581H | Пресс-маслёнка | 2 |
| 31 | 4189839H | Регулировочная шайба 1.2 | 2 |
| 32 | 4189838H | Регулировочная шайба 2.3 | 1 |
| 33 | 4101281H | Регулировочная шайба 1.2 | 4 |
| 34 | 4142950H | Регулировочная шайба 2.3 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
