Гусеничная рама <LC гусеница> — HITACHI EX300-3C

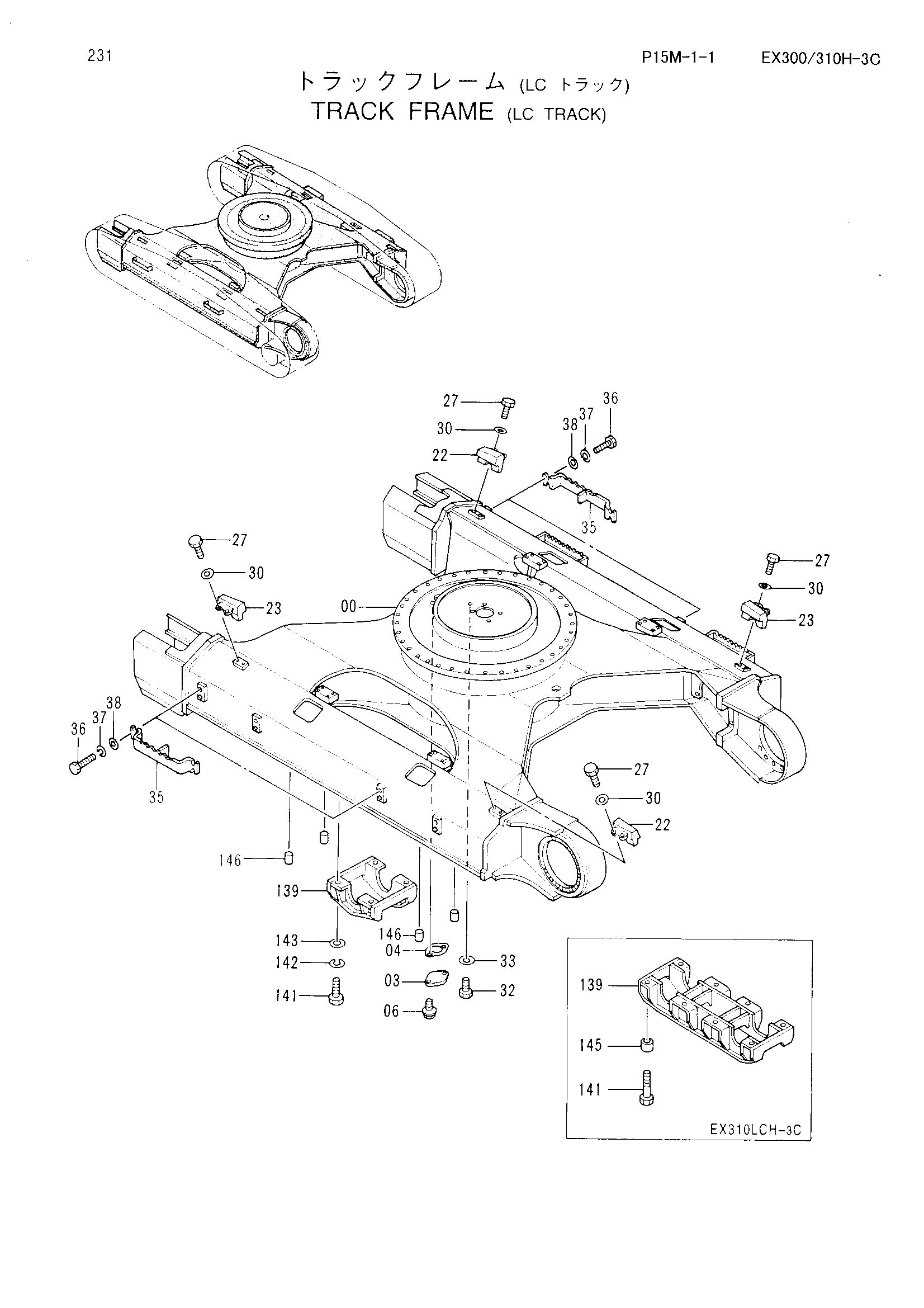

Заводская схема «Гусеничная рама <LC гусеница>» для HITACHI EX300-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005018 | Гусеничная рама | 1 |
| 03 | 4128863 | Пластина | 1 |
| 04 | 4272297 | Манжета | 1 |
| 06 | J011020 | Болт с шайбой | 2 |
| 22 | 2031046 | Блок | 2 |
| 23 | 2031047 | Блок | 2 |
| 27 | J931430 | Болт | 8 |
| 30 | J222014 | Шайба | 8 |
| 32 | J901220 | Болт | 1 |
| 33 | A590112 | Плоская шайба | 1 |
| 35 | 9746343 | Ступень | 4 |
| 36 | J901640 | Болт | 16 |
| 37 | A590916 | Пружинная шайба | 16 |
| 38 | A590116 | Плоская шайба | 16 |
| 139 | 8049578 | Защитный кожух | 2 |
| 139 | 8059102 | Защитный кожух | 2 |
| 141 | 4265552 | Болт | 16 |
| 141 | 4272502 | Болт | 8 |
| 142 | A590920 | Пружинная шайба | 8 |
| 143 | 4018545 | Шайба | 8 |
| 145 | 4265608 | Проставка | 16 |
| 146 | 425176 | Пробка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
