Гидромотор (поворот) — HITACHI EX300-3C

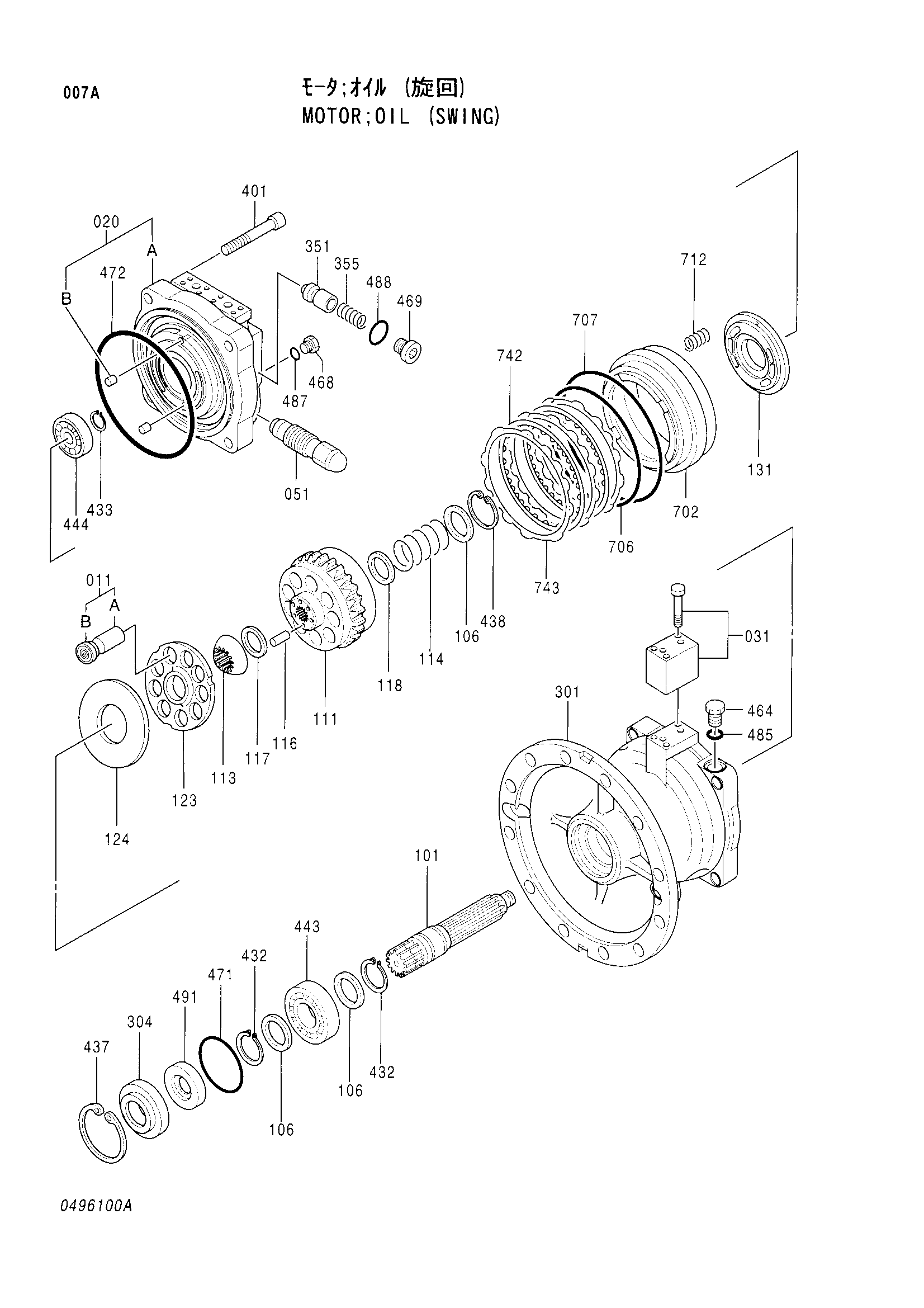

Заводская схема «Гидромотор (поворот)» для HITACHI EX300-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4294479	Гидромотор	1
011	0365401	Поршень дополнительный	9
020	0365402	Корпус дополнительный	1
031	0365303	Клапан дополнительный	1
051	0496101	Предохранительный клапан	2
101	0365404	Вал	1
106	0365405	Проставка	3
111	0496104	Гидроцилиндр	1
113	0365407	Втулка	1
114	0365408	Пружина	1
116	0365409	Шток пусх	12
117	0365410	Проставка	1
118	0365411	Проставка	1
123	0365412	Пластина	1
124	0365413	Пластина	1
131	0496105	Пластина	1
301	0496102	Корпус	1
304	0365416	Крышка	1
351	0236006	Плунжер	2
355	0236009	Пружина	2
401	0365417	Болт с внутренним шестигранником	4
432	991345	Стопорное кольцо	2
433	942517	Стопорное кольцо	1
437	973069	Стопорное кольцо	1
438	931346	Стопорное кольцо	1
443	0353316	Роликовый подшипник	1
444	0365324	Подшипник	1
464	0236014	Пробка	1
468	0236014	Пробка	2
469	0236015	Пробка	2
471	A811110	Уплотнительное кольцо	1
472	0496103	Уплотнительное кольцо	1
485	957366	Уплотнительное кольцо	1
487	957366	Уплотнительное кольцо	2
488	4506428	Уплотнительное кольцо	2
491	0251914	Масляное уплотнение	1
702	0365425	Поршень тормоз	1
706	0365326	Уплотнительное кольцо	1
707	0365427	Уплотнительное кольцо	1
712	0365331	Пружина тормоз	24
742	0365428	Пластина	2
743	0365429	Пластина	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
