Основной трубопроводы (2) — HITACHI EX300-3C

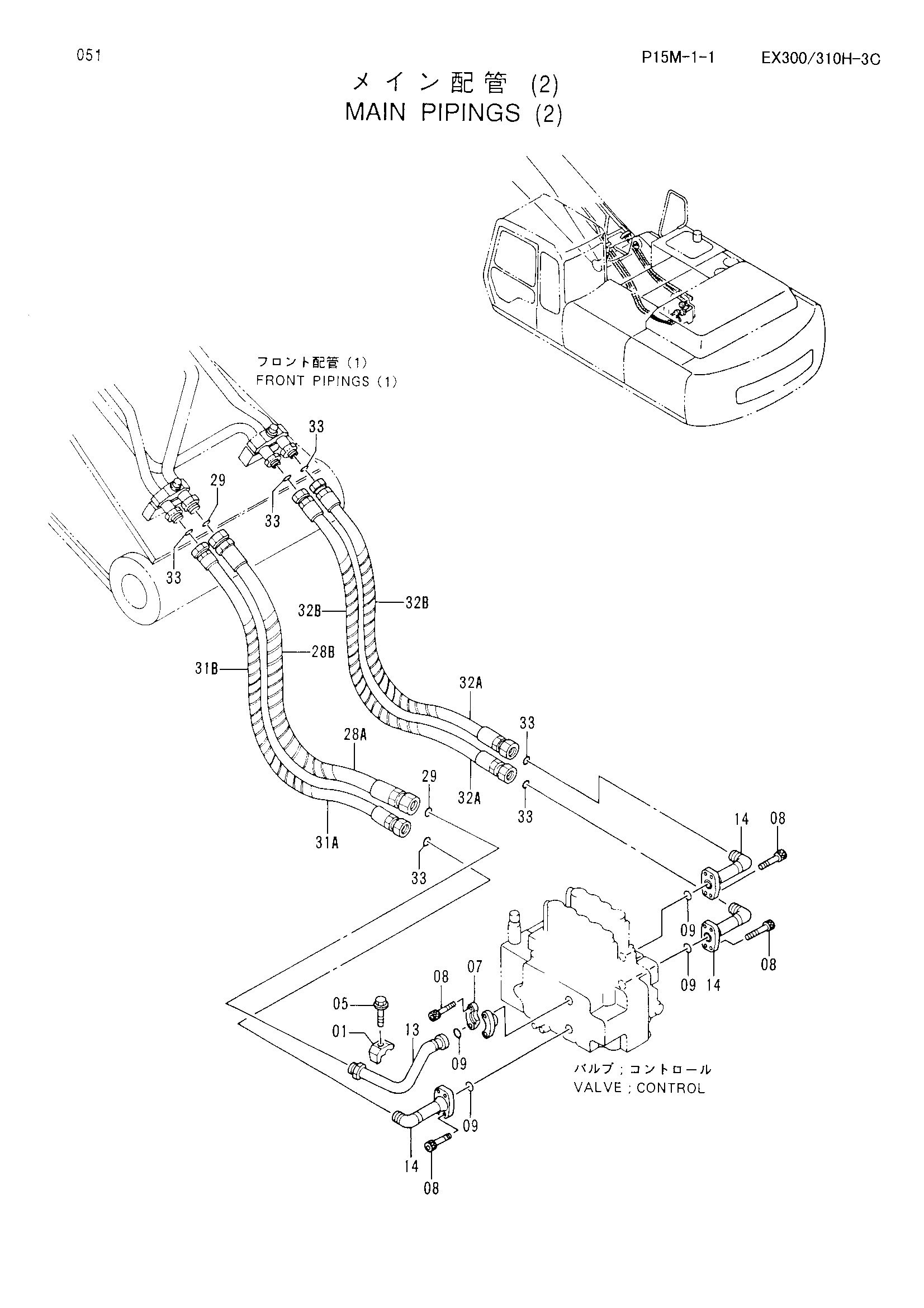

Заводская схема «Основной трубопроводы (2)» для HITACHI EX300-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190127 | Хомут трубки | 1 |
| 05 | J011265 | Болт с шайбой | 1 |
| 07 | 986910 | Разъёмный фланец | 2 |
| 08 | M341030 | Болт с внутренним шестигранником | 16 |
| 09 | 971489 | Уплотнительное кольцо | 4 |
| 13 | 8056514 | Трубка | 1 |
| 14 | 8064228 | Трубка | 3 |
| 28A | 4314977 | Шланг | 1 |
| 28B | 4044420 | Защитный кожух | 4 |
| 29 | 4187329 | Уплотнительное кольцо | 2 |
| 31A | 4314978 | Шланг | 1 |
| 31B | 4044420 | Защитный кожух | 3 |
| 32A | 4314979 | Шланг | 2 |
| 32B | 4044420 | Защитный кожух | 6 |
| 33 | 4187328 | Уплотнительное кольцо | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
