Трубопроводы для окада / фурукава гидромолот — HITACHI EX300-3C

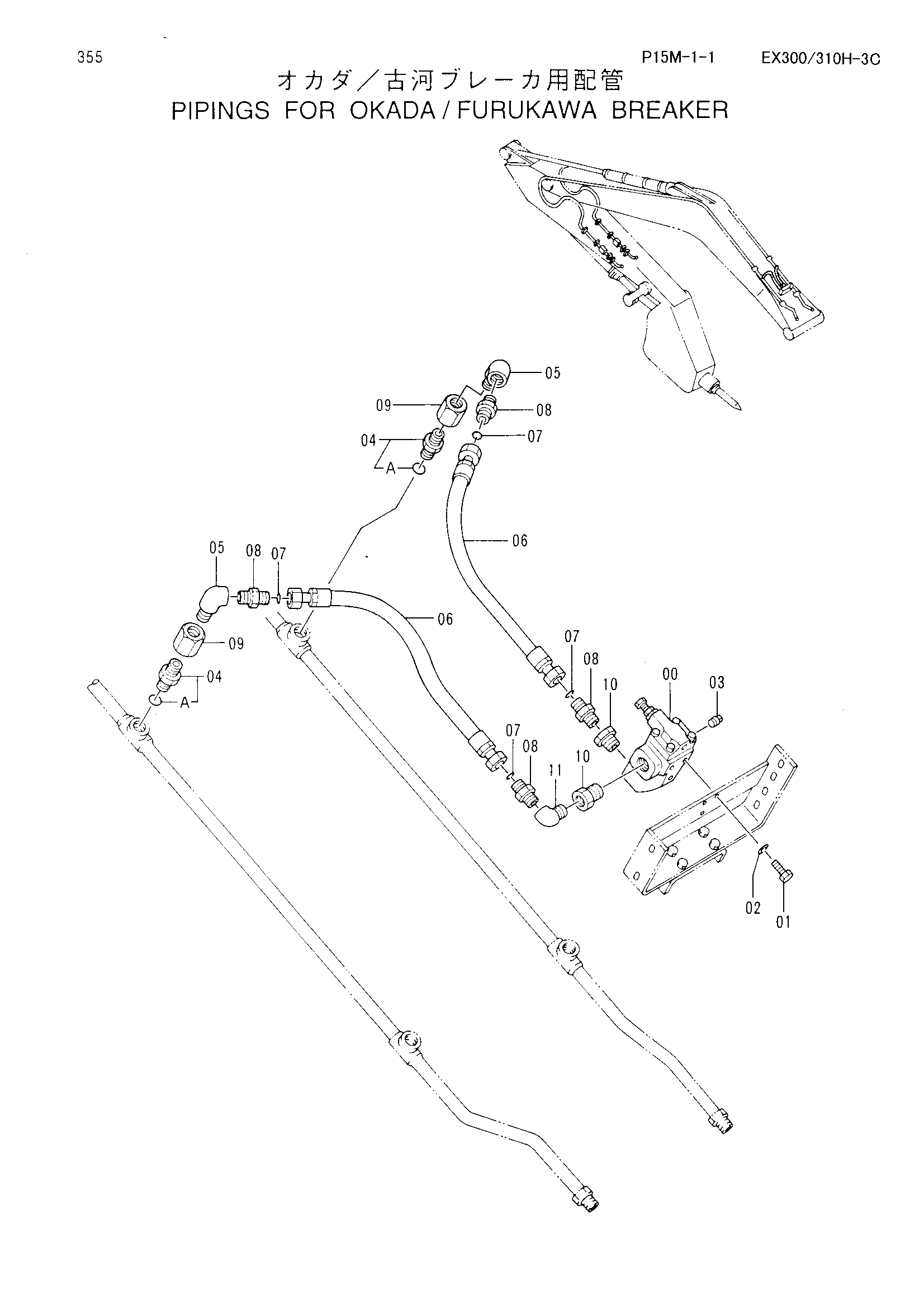

Заводская схема «Трубопроводы для окада / фурукава гидромолот» для HITACHI EX300-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4216292 | Предохранительный клапан | 1 |
| 01 | J901025 | Болт | 3 |
| 02 | A590910 | Пружинная шайба | 3 |
| 03 | 94-2022 | Пробка | 1 |
| 04 | 4217146 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 94-0634 | Угловой штуцер | 2 |
| 06 | 4200477 | Шланг | 2 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 08 | 4208659 | Адаптер | 4 |
| 09 | 94-0679 | Разъём | 2 |
| 10 | 94-1605 | Переходник | 2 |
| 11 | 94-0634 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
