037: Турбокомпрессор — HITACHI EX300-3C

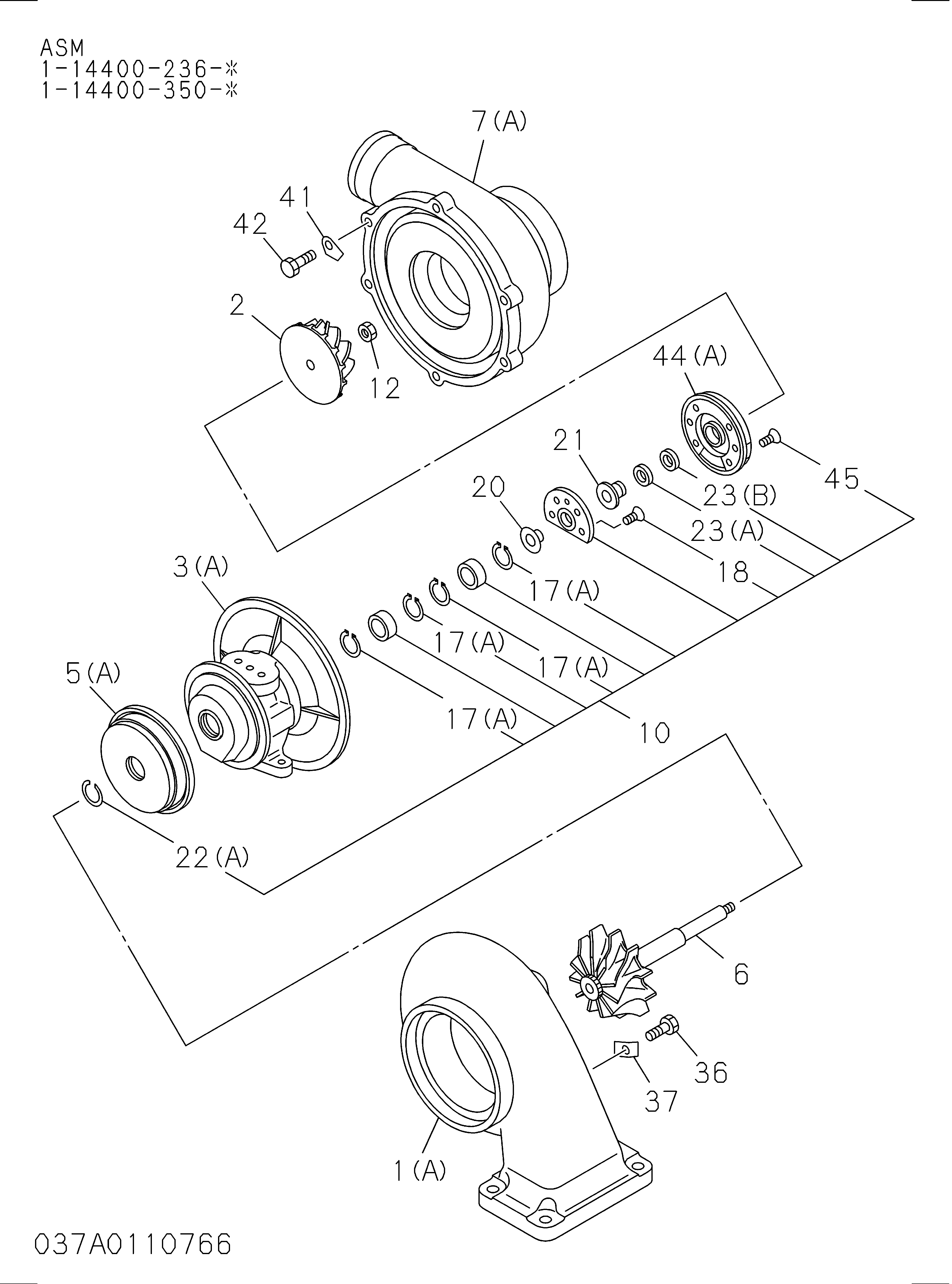

Заводская схема «037: Турбокомпрессор» для HITACHI EX300-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(B) | 1144140840 | Корпус турбине, турбокомпрессор | 1 |
| 002 | 1144510550 | Импеллер турбокомпрессор | 1 |
| 003(B) | 1144140820 | Корпус подшипник, турбокомпрессор | 1 |
| 005(A) | 1144250270 | Защита подогрев, турбокомпрессор | 1 |
| 006 | 1144500511 | Вал турбине, турбокомпрессор | 1 |
| 007(A) | 1144140830 | Корпус вентилятор, турбокомпрессор | 1 |
| 010 | 1144530820 | Репаир комплект турбокомпрессор | 1 |
| 012 | 1094000410 | Гайка LK, турбине вал TO импеллер, TC | 1 |
| 017(A) | 1144550250 | Кольцо джоурнал подшипник, турбокомпрессор | 3 |
| 018 | 1091000160 | Винт упорный подшипник, турбокомпрессор | 4 |
| 020 | 1144530730 | Втулка упорный, турбокомпрессор | 1 |
| 021 | 1144550370 | Тхровер масляный, турбокомпрессор | 1 |
| 022(A) | 1144530370 | Кольцо уплотнение, турбине боковой, турбокомпрессор | 1 |
| 023(A) | 1144530360 | Кольцо уплотнение, вентилятор боковой, турбокомпрессор | 1 |
| 023(B) | 1144530350 | Кольцо уплотнение, вентилятор боковой, турбокомпрессор | 1 |
| 036 | 1090006170 | Болт LK пластина, турбине корпус, турбокомпрессор | 8 |
| 037 | 1144210230 | Пластина LK, турбине корпус, турбокомпрессор | 8 |
| 041 | 1144210160 | Пластина LK, вентилятор корпус, турбокомпрессор | 6 |
| 042 | 1090004040 | Болт LK пластина, вентилятор корпус, турбокомпрессор | 6 |
| 044(B) | 1144250280 | Пластина уплотнение, турбокомпрессор | 1 |
| 045 | 1091000260 | Винт уплотнение пластина, турбокомпрессор | 4 |
| 127 | 1143790900 | Шпилька турбокомпрессор | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
