Кондиционер (1) — HITACHI EX300-3C

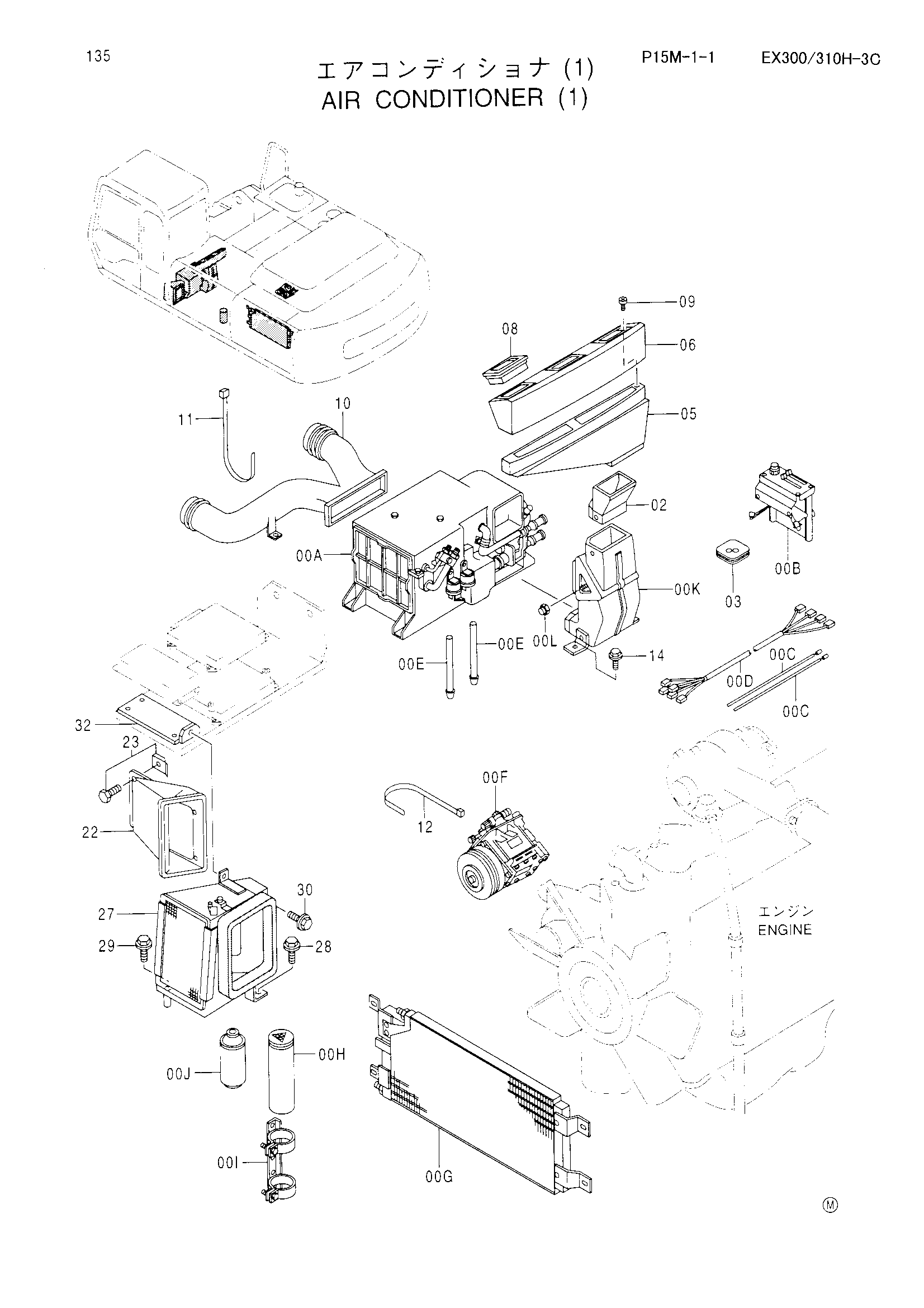

Заводская схема «Кондиционер (1)» для HITACHI EX300-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4060721 | Блок кондиционера | 1 |
| 00A-L | 4339210 | Кондиционер в сборе | 1 |
| 00B | 4360722 | Кондиционер. контроллер | 1 |
| 00C | 4252000 | Трос управления | 2 |
| 00D | 4360724 | Провод электрический | 1 |
| 00E | 4251897 | Шланг | 2 |
| 00F | 4333459 | Компрессор | 1 |
| 00G | 4356628 | Конденсатор | 1 |
| 00H | 4333461 | Бак рекеивер | 1 |
| 00I | 4333462 | Держатель | 1 |
| 00J | 4351827 | GAS | 4 |
| 00K | 4336492 | Воздуховод воздушный | 1 |
| 00L | 4344546 | Пробка | 1 |
| 02 | 7029400 | Воздуховод радиатор | 1 |
| 03 | 4205082 | Резиновая втулка | 1 |
| 05 | 4264702 | Воздуховод радиатор | 1 |
| 06 | 4264703 | Воздуховод радиатор | 1 |
| 08 | 4259639 | Решётка | 3 |
| 09 | J460635 | Винт с шайбой | 3 |
| 10 | 4264644 | Воздуховод отопитель | 1 |
| 11 | 4121859 | Ленточный зажим | 2 |
| 12 | 4055312 | Ленточный зажим | 3 |
| 14 | J011025 | Болт с шайбой | 2 |
| 22 | 4344079 | Воздуховод | 1 |
| 23 | 4344081 | Держатель | 1 |
| 27 | 4354347 | Короб | 1 |
| 28 | J011030 | Болт с шайбой | 1 |
| 29 | J021085 | Болт с шайбой | 1 |
| 30 | J020816 | Болт с шайбой | 1 |
| 32 | 8061992 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
