Гидроцилиндр ковша <русло обслуживание> — HITACHI EX300-3C

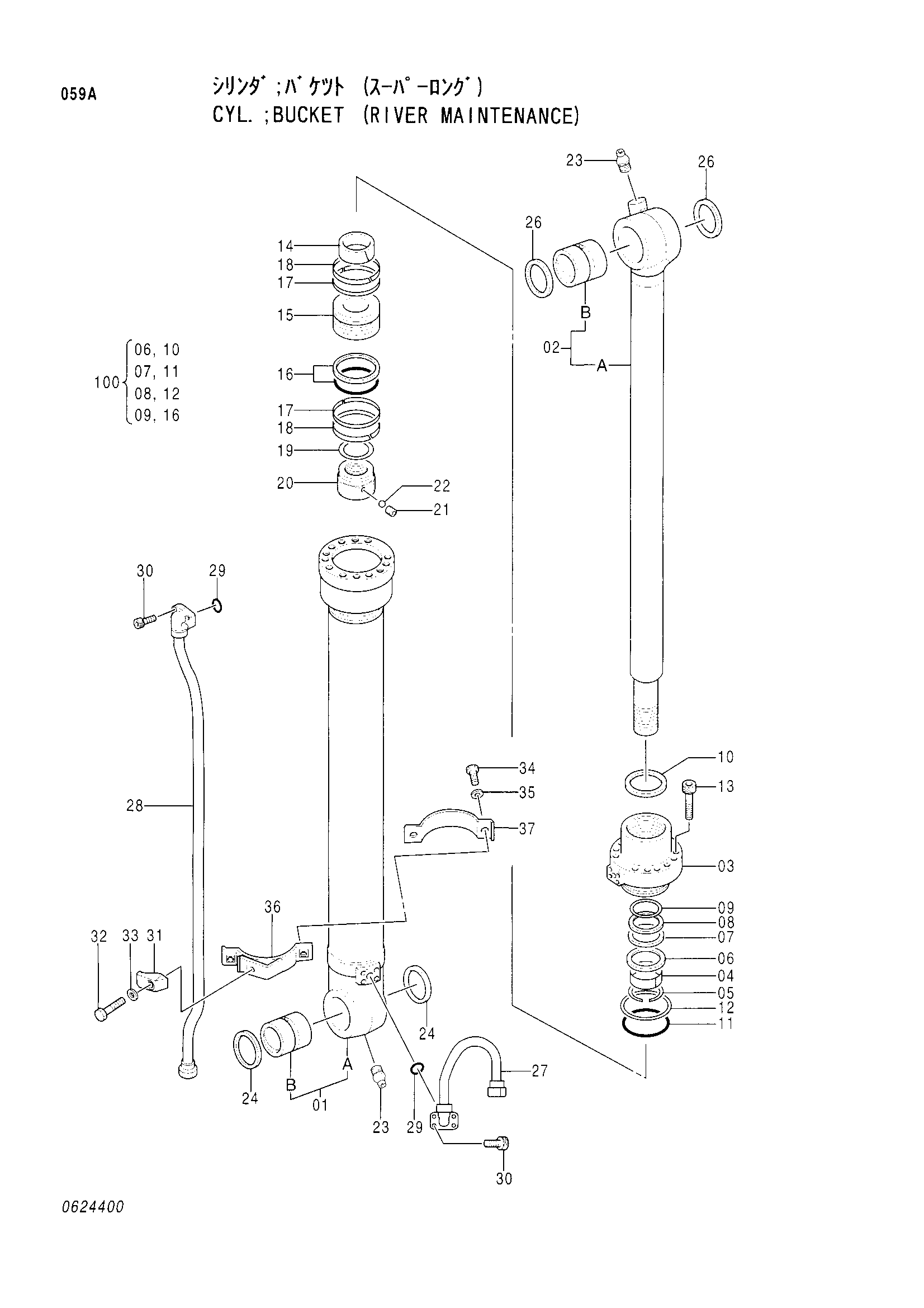

Заводская схема «Гидроцилиндр ковша <русло обслуживание>» для HITACHI EX300-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4326775 | Гидроцилиндр. ковш | 1 | |
| 01-26 | 4344576 | Гидроцилиндр. (пипелесс) | 1 |
| 01 | 4344585 | Труба гидроцилиндра в сборе | 1 |
| 01A | 0624401 | Труба гидроцилиндра | 1 |
| 01B | 0310513 | Втулка пальца | 1 |
| 02 | 4344584 | Шток поршня в сборе | 1 |
| 02A | 0624402 | Шток поршня | 1 |
| 02B | 0310307 | Втулка пальца | 1 |
| 03 | 0624403 | Головка гидроцилиндра | 1 |
| 04 | 0310604 | Втулка | 1 |
| 05 | 4510494 | Стопорное кольцо | 1 |
| 06 | 0225613 | Кольцо | 1 |
| 07 | 0225611 | U-образная манжета | 1 |
| 08 | 0225612 | Опорное кольцо | 1 |
| 09 | 0310605 | Кольцо | 1 |
| 10 | 0409117 | Грязесъёмное кольцо | 1 |
| 11 | 4059388 | Уплотнительное кольцо | 1 |
| 12 | 0254905 | Опорное кольцо | 1 |
| 13 | 0163406 | Болт с внутренним шестигранником | 8 |
| 14 | 0409109 | Амортизирующий подшипник | 1 |
| 15 | 0326004 | Поршень | 1 |
| 16 | 0240807 | Кольцо уплотнение в сборе | 1 |
| 17 | 0326005 | Кольцо | 2 |
| 18 | 0254908 | Кольцо | 2 |
| 19 | 0326007 | Регулировочная шайба | 1 |
| 20 | 0409108 | Гайка | 1 |
| 21 | 0310612 | Установочный винт | 1 |
| 22 | 0111818 | Стальной шарик | 1 |
| 23 | J75481 | Пресс-маслёнка | 2 |
| 24 | 4094086 | Пылезащитное уплотнение | 2 |
| 26 | 4065687 | Пылезащитное уплотнение | 2 |
| 27 | 0624404 | Трубка | 1 |
| 28 | 0624405 | Трубка | 1 |
| 29 | 4509181 | Уплотнительное кольцо | 2 |
| 30 | M340825 | Болт с внутренним шестигранником | 8 |
| 31 | 0310616 | Держатель | 1 |
| 32 | 0259509 | Болт | 1 |
| 33 | 0208516 | Пружинная шайба | 1 |
| 34 | 0408815 | Болт | 2 |
| 35 | 0325913 | Шайба | 2 |
| 36 | 0624406 | Лента | 1 |
| 37 | 0326012 | Лента | 1 |
| 100 | 4369767 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
