Хигх-прессуре трубопроводы (поток производительность селектор) — HITACHI EX300-3C

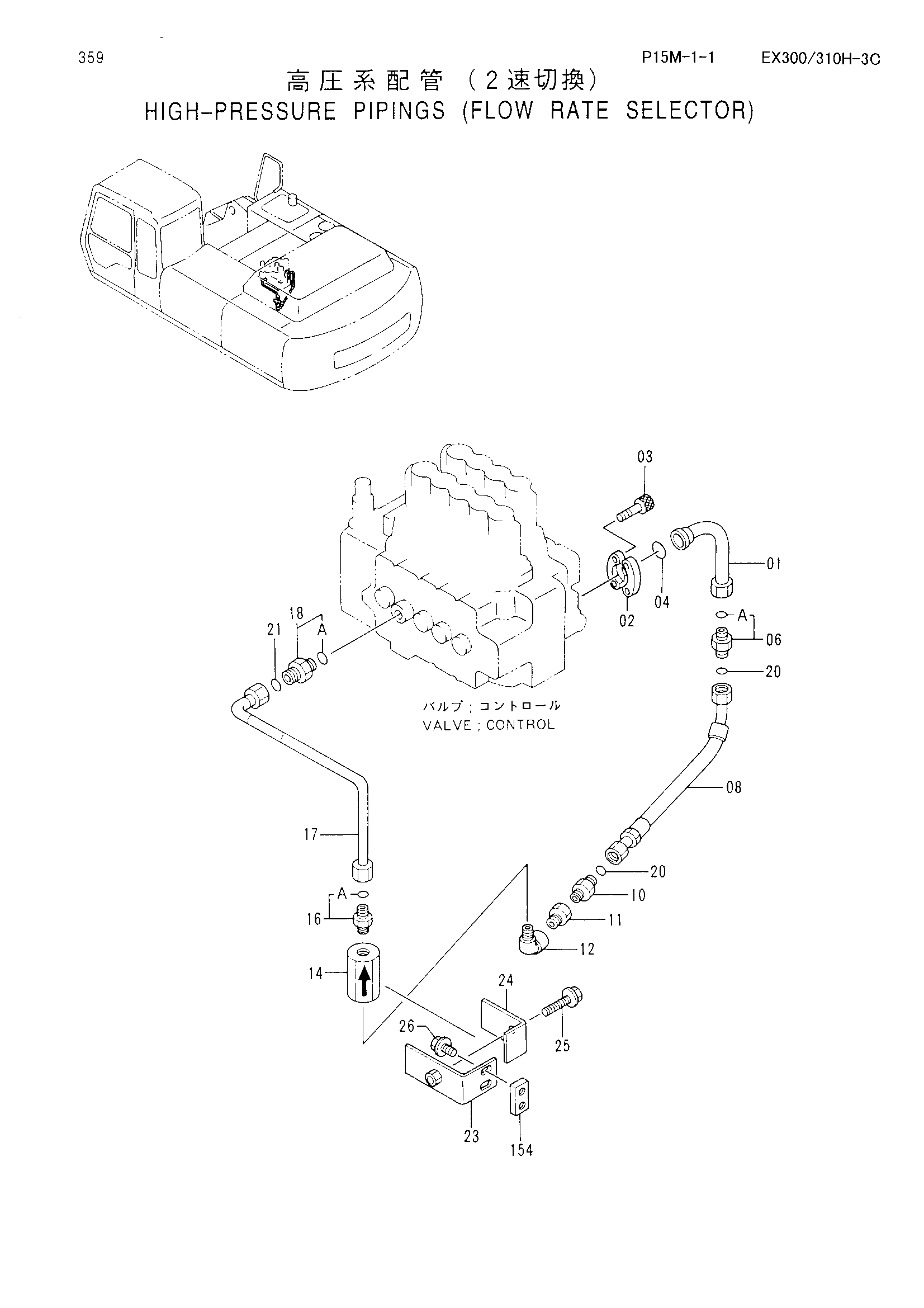

Заводская схема «Хигх-прессуре трубопроводы (поток производительность селектор)» для HITACHI EX300-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9729894 | Трубка | 1 |
| 02 | 986910 | Разъёмный фланец | 2 |
| 03 | M341030 | Болт с внутренним шестигранником | 4 |
| 04 | 971489 | Уплотнительное кольцо | 1 |
| 06 | 4189619 | Адаптер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4325572 | Шланг | 1 |
| 10 | 4208967 | Адаптер | 1 |
| 11 | 94-1604 | Переходник | 1 |
| 12 | 94-0634 | Угловой штуцер | 1 |
| 14 | 9065510 | Обратный клапан | 1 |
| 16 | 4218427 | Адаптер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 9729893 | Трубка | 1 |
| 18 | 4189601 | Адаптер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4187308 | Уплотнительное кольцо | 2 |
| 21 | 4187328 | Уплотнительное кольцо | 1 |
| 23 | 9741638 | Кронштейн | 1 |
| 24 | 4323676 | Хомут | 1 |
| 25 | J011270 | Болт с шайбой | 1 |
| 26 | J021025 | Болт с шайбой | 2 |
| 154 | 4207879 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
