Пилотный трубопроводы (3-3) — HITACHI EX300-3C

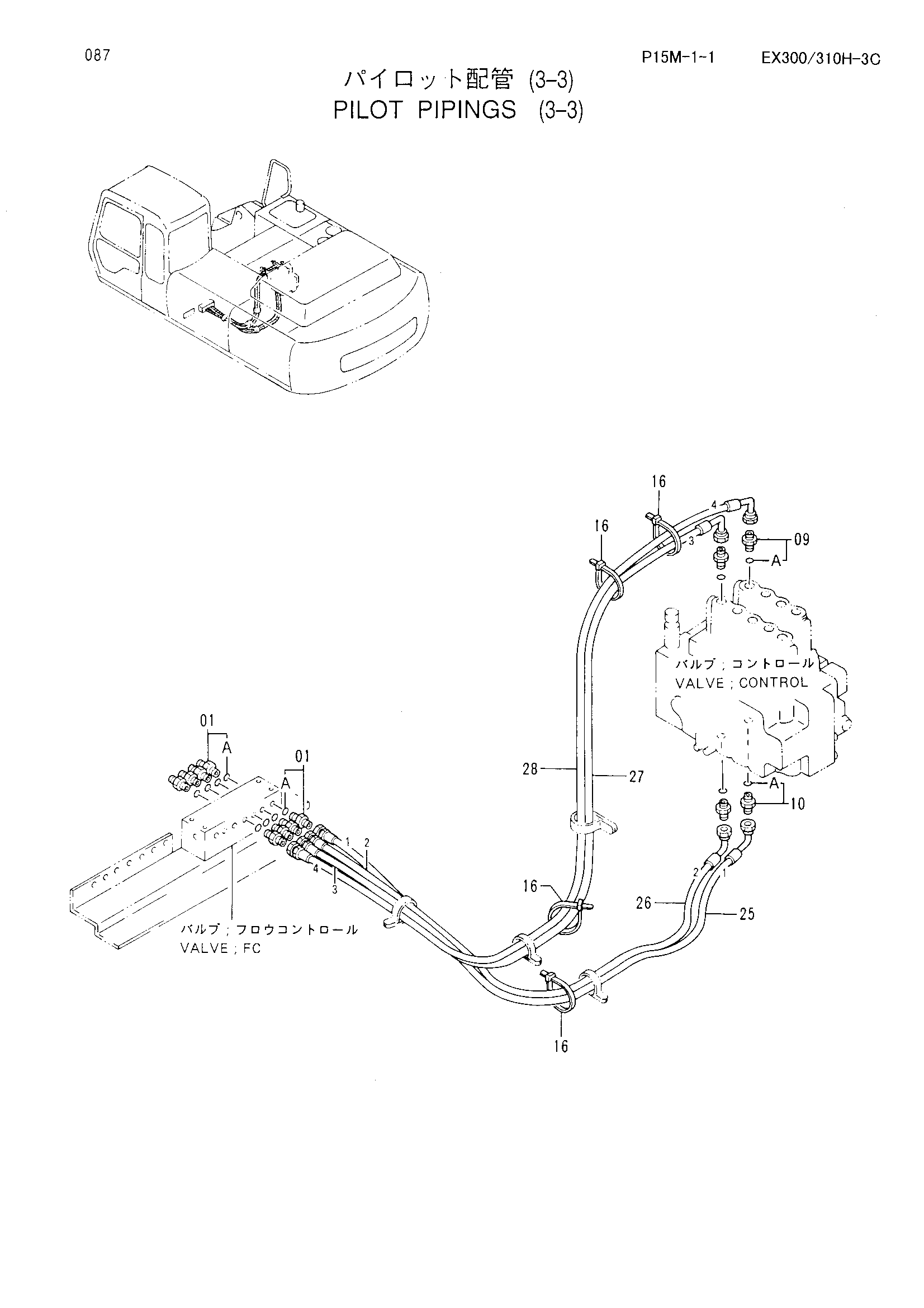

Заводская схема «Пилотный трубопроводы (3-3)» для HITACHI EX300-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 8 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4202422 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4200466 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4055312 | Ленточный зажим | 4 |
| 25 | 4283435 | Нейлоновый шланг (1) | 1 |
| 26 | 4313702 | Нейлоновый шланг (2) | 1 |
| 27 | 4313703 | Нейлоновый шланг (3) | 1 |
| 28 | 4313704 | Нейлоновый шланг (4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
