Пилотный трубопроводы (5-2)[STD] — HITACHI EX300-3
Заводская схема «Пилотный трубопроводы (5-2)[STD]» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

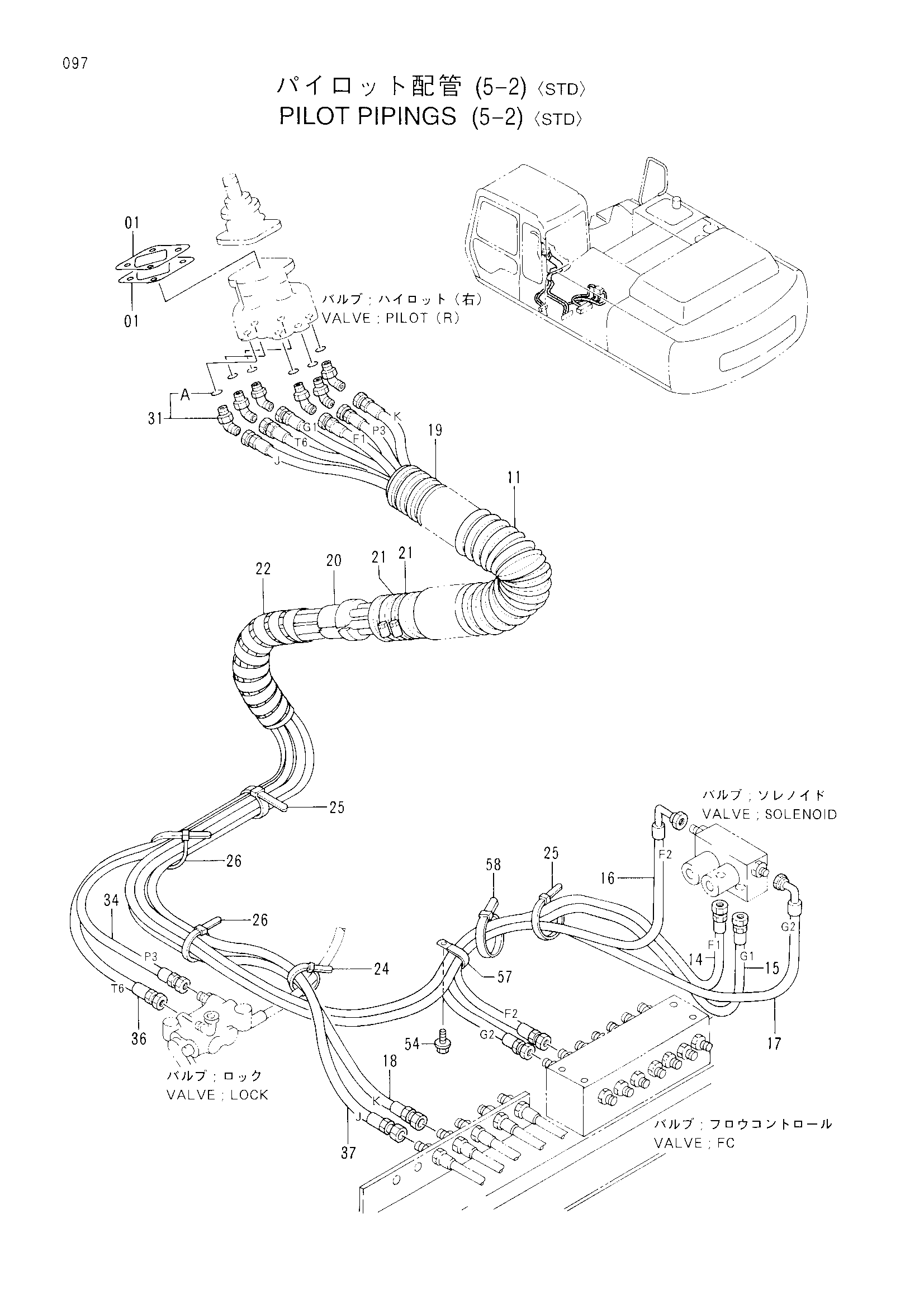

![Схема Пилотный трубопроводы (5-2)[STD] HITACHI EX300-3](/catalog-drawings/43/433e450d-53c0-4ce7-83ab-207dd5a5d5d3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4317301 | Проставка | 2 |
| 11 | 4329965 | Шланг | 1 |
| 14 | 4328976 | Шланг (F1) | 1 |
| 15 | 4328977 | Шланг (G1) | 1 |
| 16 | 4328983 | Шланг (F2) | 1 |
| 17 | 4328984 | Шланг (G2) | 1 |
| 18 | 4332159 | Шланг (K) | 1 |
| 19 | 4333115 | Шланг | 1 |
| 20 | 3056040 | Ограничитель | 1 |
| 21 | 4504491 | Хомут шланга | 2 |
| 22 | 4044420 | Защитный кожух | 1 |
| 24 | 4055311 | Ленточный зажим | 1 |
| 25 | 4055312 | Ленточный зажим | 2 |
| 26 | 4121859 | Ленточный зажим | 2 |
| 31 | 4286916 | Угловой штуцер | 6 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4287527 | Шланг (P3) | 1 |
| 36 | 4287546 | Шланг (T6) | 1 |
| 37 | 4332160 | Шланг (J) | 1 |
| 54 | J011025 | Болт с шайбой | 1 |
| 57 | 4190291 | Зажим | 1 |
| 58 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
