Кондиционер (2) — HITACHI EX300-3

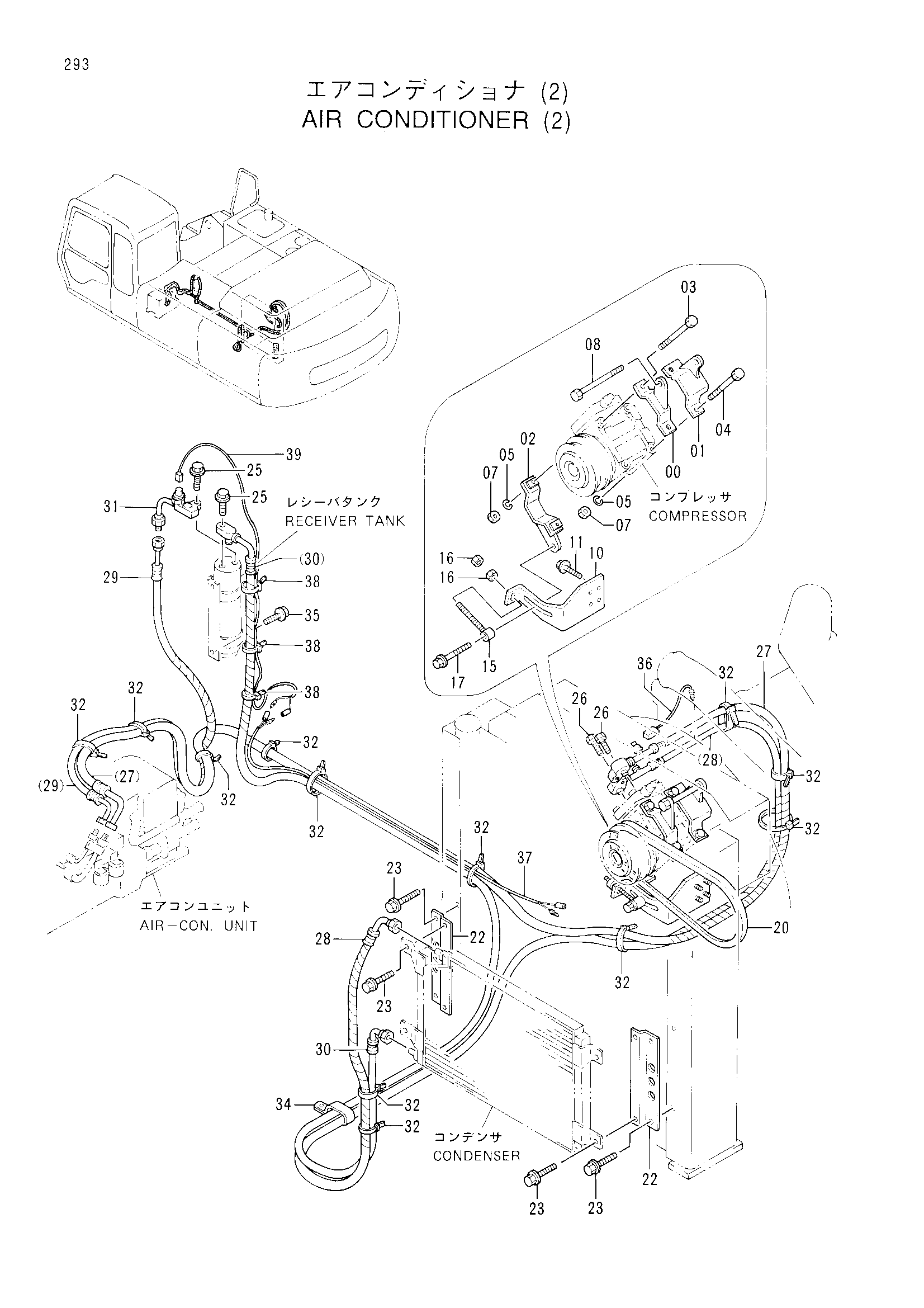

Заводская схема «Кондиционер (2)» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| * 0 | 9742263 | Кронштейн | 1 |
| 01 | 8058726 | Кронштейн | 1 |
| 02 | 9742264 | Кронштейн | 1 |
| 03 | J900802 | Болт | 2 |
| 04 | J900800 | Болт | 2 |
| 05 | A590908 | Пружинная шайба | 4 |
| 07 | M500807 | Гайка | 4 |
| 08 | 4283679 | Болт | 1 |
| 10 | 2036356 | Кронштейн | 1 |
| 11 | J011025 | Болт с шайбой | 4 |
| 15 | 9800676 | Болт | 1 |
| 16 | J952010 | Гайка | 2 |
| 17 | J010840 | Болт с шайбой | 1 |
| 20 | 4262734 | Ремень V | 1 |
| 20 | 4330830 замена: 4262734 | Ремень V | 1 |
| 22 | 9735921 | Кронштейн | 2 |
| 23 | J020820 | Болт с шайбой | 8 |
| 25 | J020625 | Болт с шайбой | 2 |
| 26 | J020630 | Болт с шайбой | 2 |
| 27 | 4342135 | Шланг радиатора | 1 |
| 28 | 4342132 | Шланг радиатора | 1 |
| 29 | 4342134 | Шланг радиатора | 1 |
| 30 | 4342133 | Шланг радиатора | 1 |
| 31 | 4339727 | Трубка | 1 |
| 32 | 4055312 | Ленточный зажим | 12 |
| 34 | 4192034 | Зажим | 1 |
| 35 | J020820 | Болт с шайбой | 2 |
| 36 | 4342850 | Жгут проводов | 1 |
| 37 | 4291673 | Жгут проводов | 1 |
| 38 | 4055311 | Ленточный зажим | 3 |
| 39 | 4333463 | Провод электрический | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
