Бортовой редуктор — HITACHI EX300-3

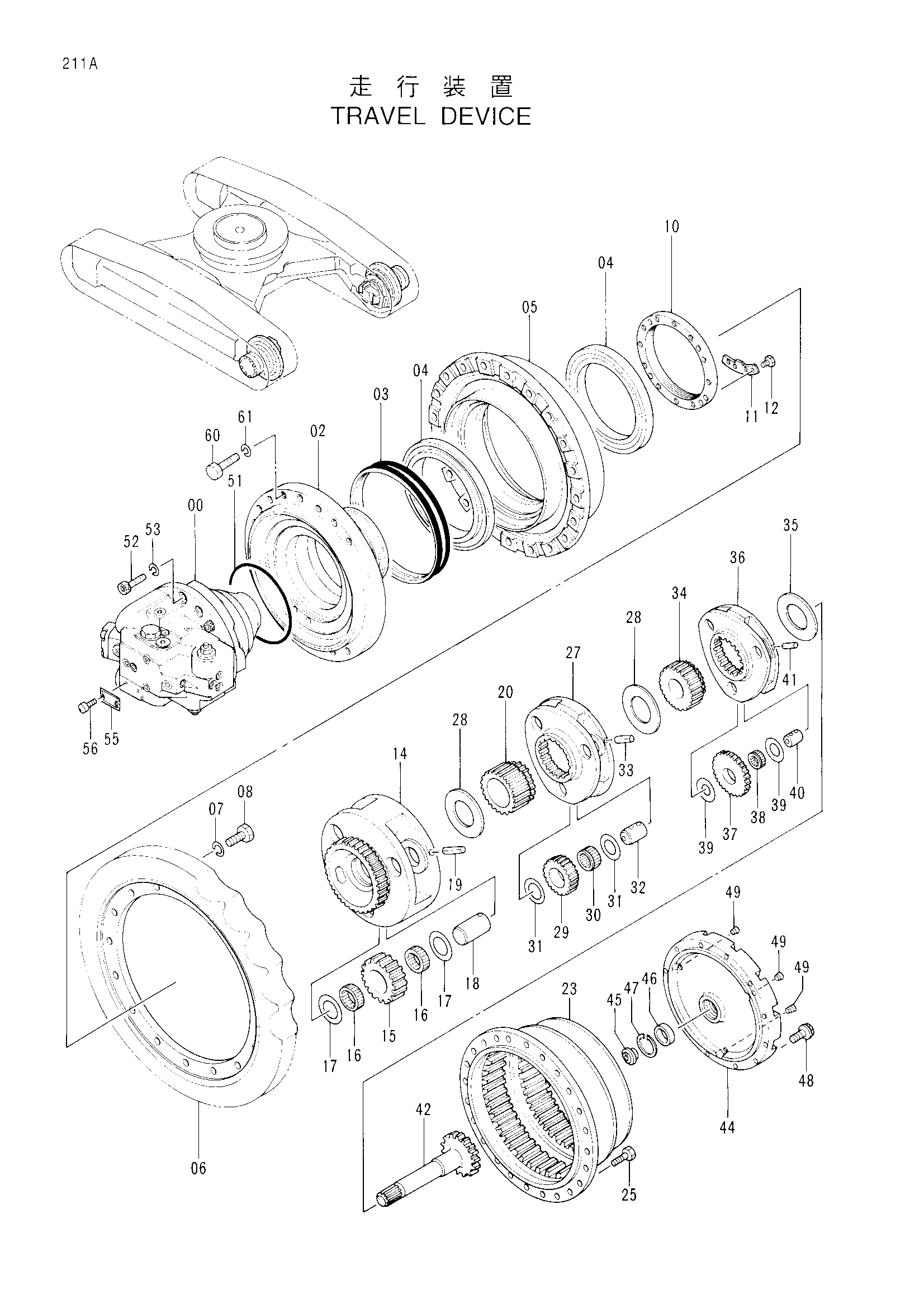

Заводская схема «Бортовой редуктор» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | (9136263) замена: 9149690 | Гидромотор | 1 |
| 00 | (9136263) | Гидромотор | 1 |
| 00 | (9149690) | Гидромотор | 1 |
| 00 | (9149690) | Гидромотор | 1 |
| 00 | 9121357 замена: 9149649 | Гидромотор | 1 |
| 00 | 9121357 | Гидромотор | 1 |
| 00 | 9149649 | Гидромотор | 1 |
| 00 | 9149649 | Гидромотор | 1 |
| 00-56 | (9135612) | Бортовой редуктор | 2 |
| 00-56 | 9135325 замена: 9135612 | Бортовой редуктор | 2 |
| 02 | 1020468 | Корпус | 1 |
| 03 | 4066695 | Комплект уплотнений | 1 |
| 04 | 4192975 | Роликовый подшипник | 2 |
| 04 | 4269453 замена: 4192975 | Роликовый подшипник | 2 |
| 05 | 1020474 | Барабан | 1 |
| 06 | 1017928 | Звёздочка | 1 |
| 07 | A590920 | Пружинная шайба | 20 |
| 08 | J932060 | Болт | 20 |
| 10 | 3036256 | Гайка | 1 |
| 11 | 4192974 | Стопорная пластина | 1 |
| 12 | J901225 | Болт | 2 |
| 14 | 1020196 | Водило | 1 |
| 15 | 3054490 | Планетарная шестерня | 3 |
| 16 | 4269455 | Игольчатый подшипник | 6 |
| 17 | 4269470 | Упорная пластина | 6 |
| 18 | 4269452 | Палец | 3 |
| 19 | 4192021 | Пружинный штифт | 3 |
| 20 | 3068731 | Солнечная шестерня | 1 |
| 23 | 1016081 | Коронная шестерня | 1 |
| 25 | J931640 | Болт | 24 |
| 27 | 1016153 | Водило | 1 |
| 28 | 4192979 | Проставка | 2 |
| 29 | 3054491 | Планетарная шестерня | 3 |
| 30 | 4269454 | Игольчатый подшипник | 3 |
| 31 | 4284521 | Упорная пластина | 6 |
| 32 | 4269451 | Палец | 3 |
| 33 | 4197763 | Пружинный штифт | 3 |
| 34 | 3068730 | Солнечная шестерня | 1 |
| 35 | 4308769 | Проставка | 1 |
| 36 | 1016154 | Водило | 1 |
| 37 | 3054492 | Планетарная шестерня | 3 |
| 38 | 4269471 | Игольчатый подшипник | 3 |
| 39 | 4284520 | Упорная пластина | 6 |
| 40 | 4269472 | Палец | 3 |
| 41 | 4192020 | Пружинный штифт | 3 |
| 42 | 2031377 | Вал проп. | 1 |
| 44 | 2032275 | Крышка | 1 |
| 45 | 4277474 | Стопорный палец | 1 |
| 46 | 4278168 | Шариковый подшипник | 1 |
| 47 | 930451 | Стопорное кольцо | 1 |
| 48 | J011230 | Болт с шайбой | 12 |
| 49 | 4245797 | Пробка | 3 |
| 51 | 4269473 | Уплотнительное кольцо | 1 |
| 52 | M341885 | Болт с внутренним шестигранником | 4 |
| 53 | 4287213 | Пружинная шайба | 4 |
| 55 | 3053559 | Информационная табличка | 1 |
| 56 | M492564 | Приводной винт | 2 |
| 60 | 4272306 | Болт | 34 |
| 61 | 4018545 | Шайба | 34 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
