Пилотный трубопроводы (3-4) — HITACHI EX300-3

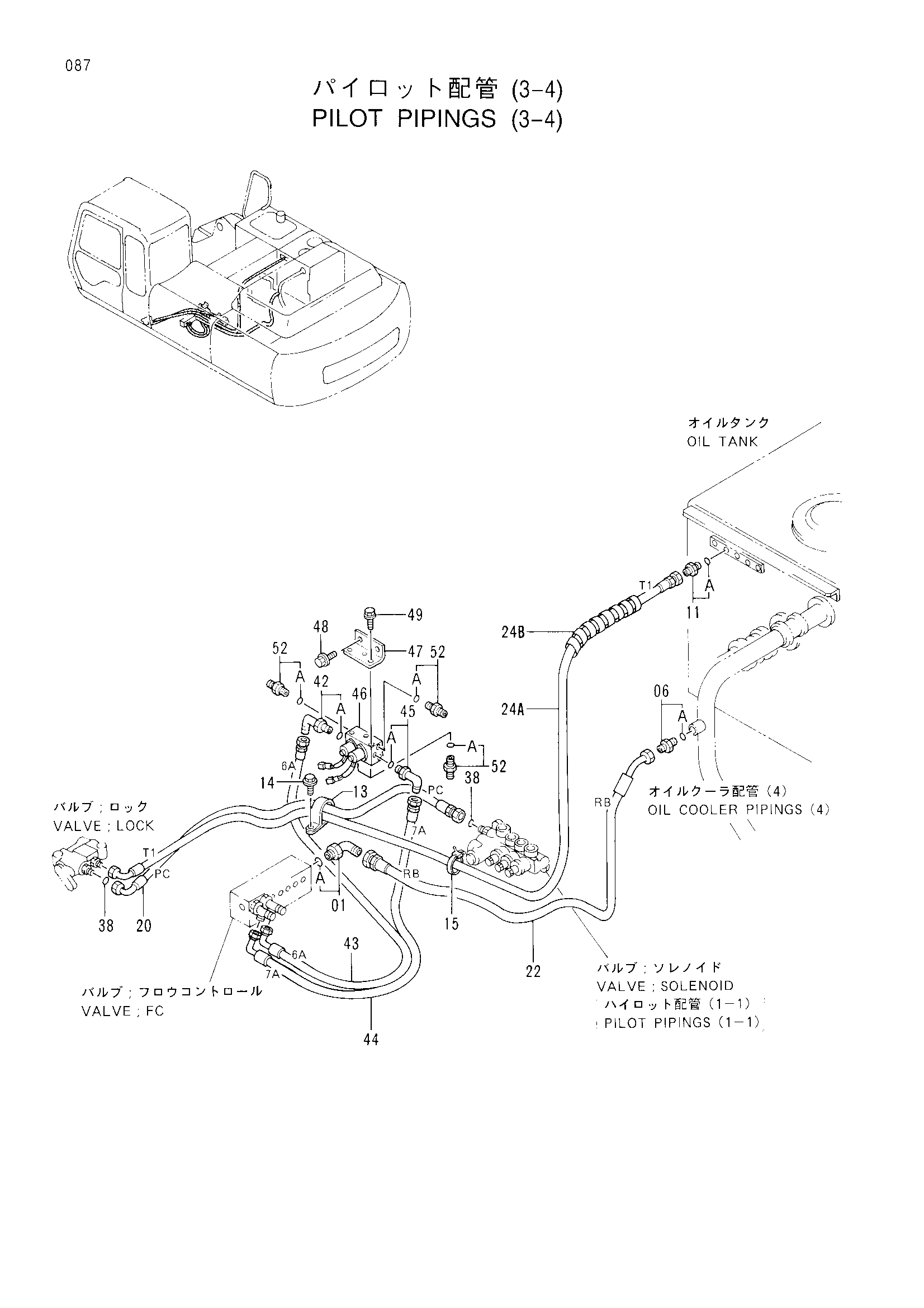

Заводская схема «Пилотный трубопроводы (3-4)» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4210361 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4200466 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4190282 | Зажим | 1 |
| 14 | J011025 | Болт с шайбой | 1 |
| 15 | 4259220 | Зажим | 1 |
| 20 | 4328989 | Шланг (PC) | 1 |
| 22 | 4313713 | Нейлоновый шланг (RB) | 1 |
| 24A | 4313705 | Нейлоновый шланг (T1) | 1 |
| 24B | 4323626 | Защитный кожух | 1 |
| 38 | 4138938 | Уплотнительное кольцо | 2 |
| 42 | 4156434 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4343347 | Шланг (6A) | 1 |
| 44 | 4343348 | Шланг (7A) | 1 |
| 45 | 4278442 | Угловой штуцер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4336289 | Вавле электромагнитный | 1 |
| 47 | 4325520 | Кронштейн | 1 |
| 48 | J011025 | Болт с шайбой | 2 |
| 49 | J010816 | Болт с шайбой | 3 |
| 52 | 4200467 | Адаптер | 4 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
