Многофункциональный рычаг трубопроводы (2) — HITACHI EX300-3

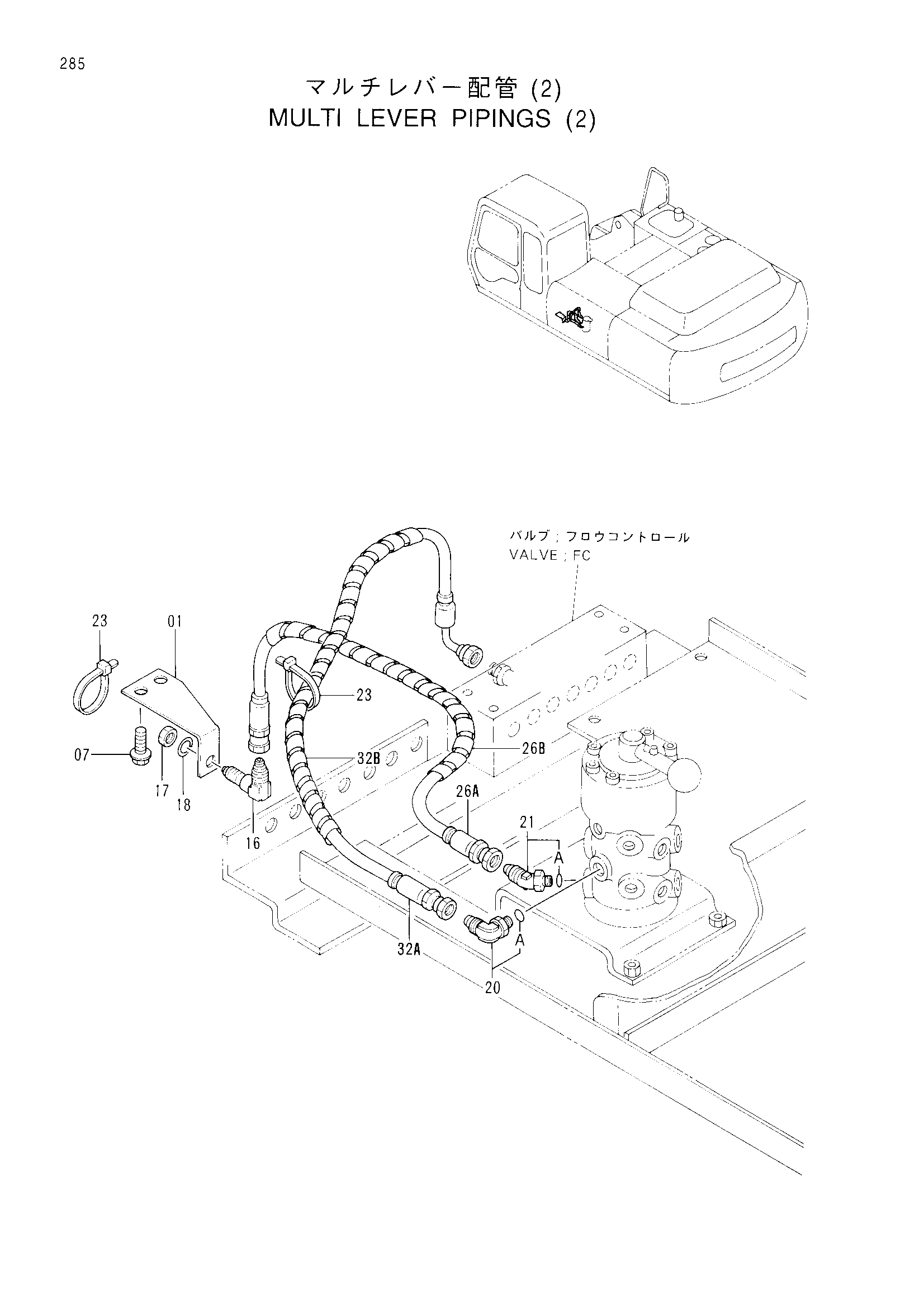

Заводская схема «Многофункциональный рычаг трубопроводы (2)» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4351942 | Кронштейн | 1 |
| 07 | J021030 | Болт с шайбой | 2 |
| 16 | 4285863 | Угловой штуцер | 1 |
| 17 | 4202531 | Гайка | 1 |
| 18 | A590916 | Пружинная шайба | 1 |
| 20 | 4154671 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4190244 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4055312 | Ленточный зажим | 2 |
| 26A | 4325211 | Шланг | 1 |
| 26B | 4276481 | Защитный кожух | 1 |
| 32A | 4325217 | Шланг | 1 |
| 32B | 4133527 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
