Пилотный трубопроводы (2-1) — HITACHI EX300-3

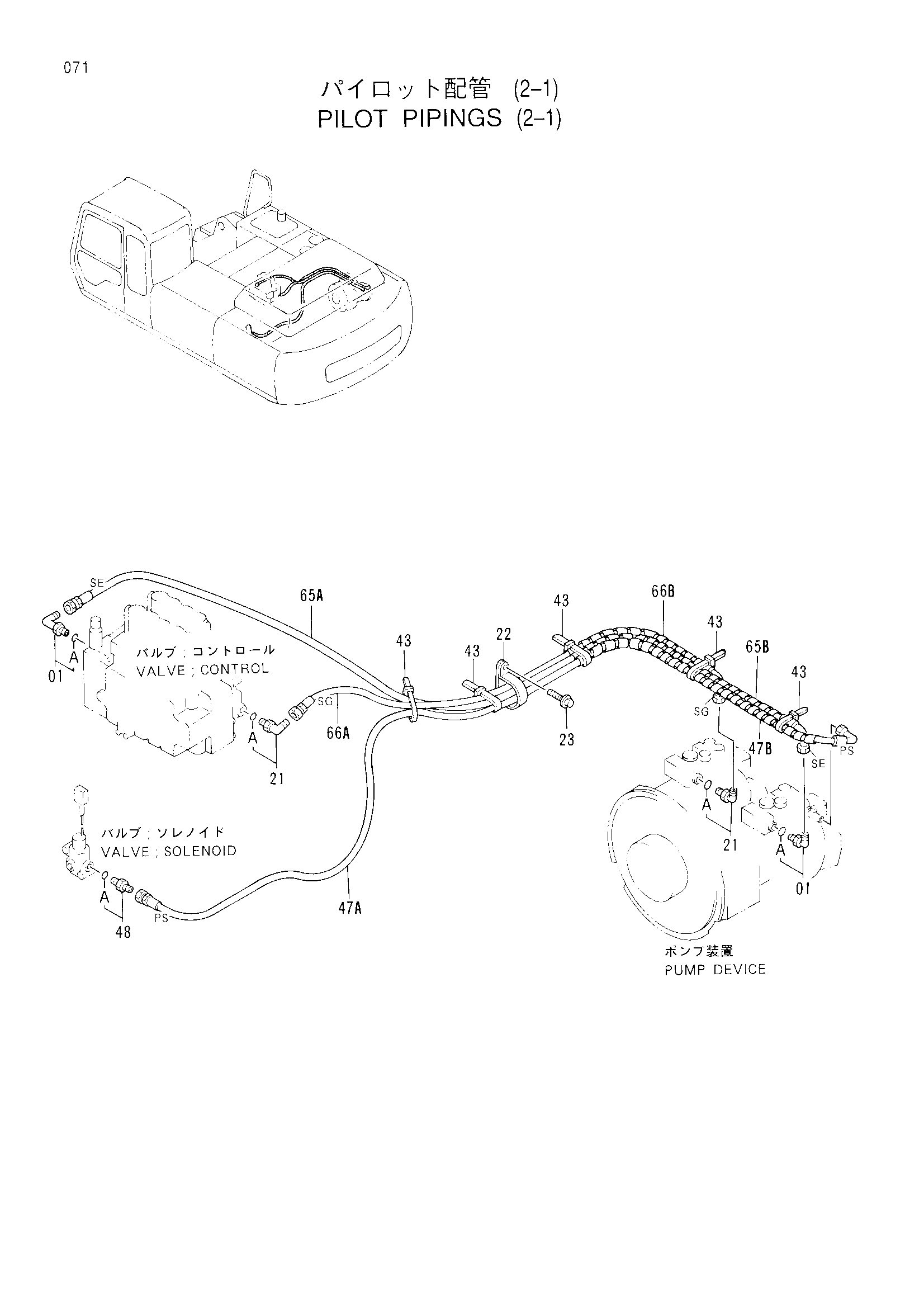

Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4154670 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4190265 | Зажим | 1 |
| 23 | J011020 | Болт с шайбой | 1 |
| 43 | 4055312 | Ленточный зажим | 5 |
| 47A | 4328981 | Шланг (PS) | 1 |
| 47B | 4327315 | Защитный кожух | 3 |
| 48 | 4200465 | Адаптер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 65A | 4319381 | Нейлоновый шланг (SE) | 1 |
| 65B | 4327315 | Защитный кожух | 3 |
| 66A | 4319383 | Нейлоновый шланг (SG) | 1 |
| 66B | 4327315 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
