Передний трубопроводы (2)<тип 18> — HITACHI EX300-3

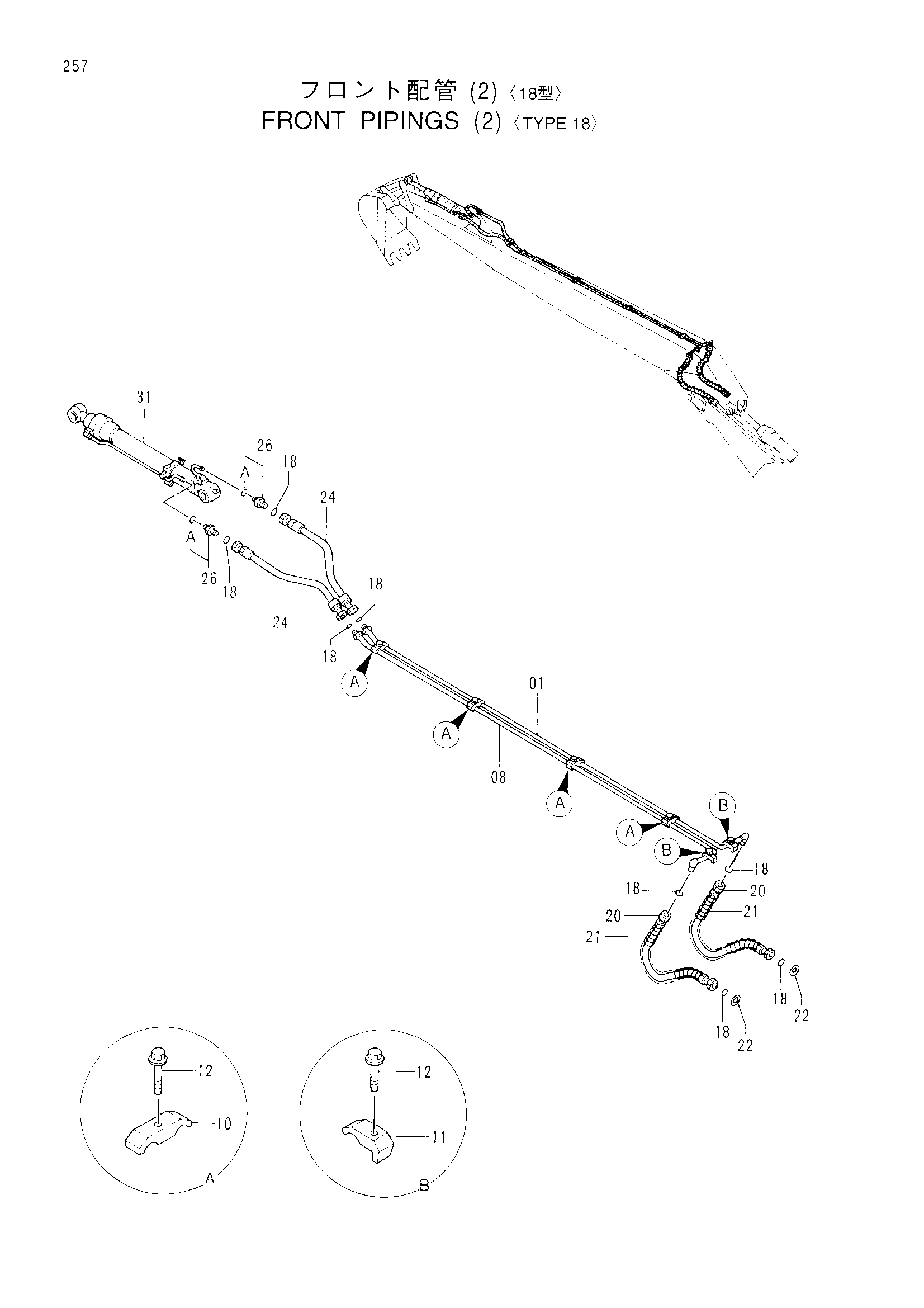

Заводская схема «Передний трубопроводы (2)<тип 18>» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8054966 | Трубка | 1 |
| 08 | 8054967 | Трубка | 1 |
| 10 | 4189859 | Хомут трубки | 4 |
| 11 | 4190126 | Хомут трубки | 2 |
| 12 | J011260 | Болт с шайбой | 6 |
| 18 | 4187308 | Уплотнительное кольцо | 8 |
| 20 | 4326478 | Шланг | 2 |
| 21 | 4055191 | Защита шланга | 2 |
| 22 | 4203220 | Шайба | 2 |
| 24 | 4249334 | Шланг | 2 |
| 26 | 4197530 | Адаптер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4326775 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
