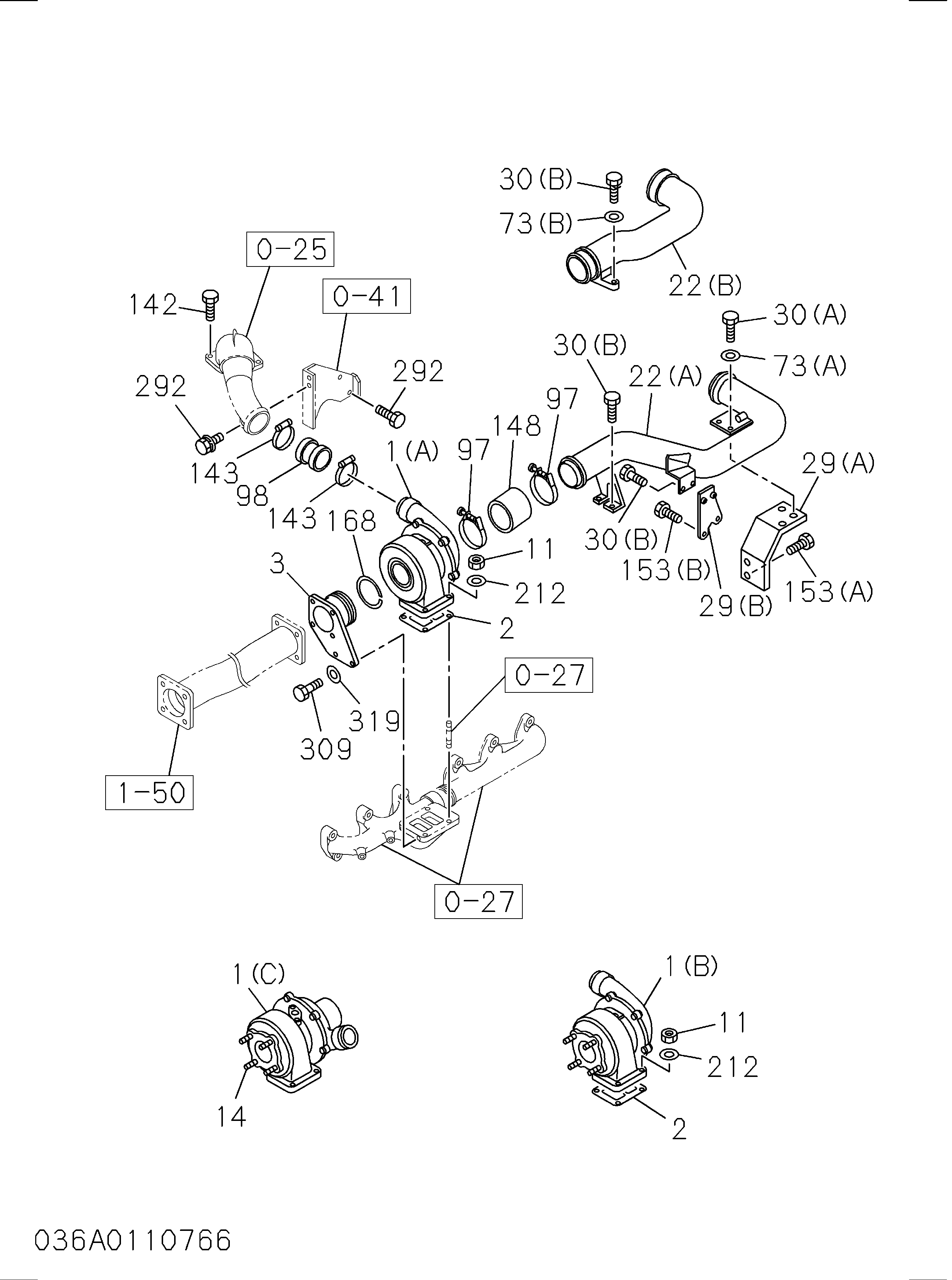

036: Система турбонаддува — HITACHI EX300-3
Заводская схема «036: Система турбонаддува» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(B) | 1144002630 | Турбокомпрессор в сборе | 1 |
| 001(B) | 1144003140 | Турбокомпрессор в сборе | 1 |
| 002 | 1141451401 | Прокладка турбокомпрессор TO EXH коллектор | 1 |
| 011 | 1094200050 | Гайка турбокомпрессор | 1 |
| 011 | 9098420070 | Гайка турбокомпрессор | 3 |
| 022(A) | 1141149881 | Воздуховод INL, ACL TO турбокомпрессор | 1 |
| 029(A) | 1141192221 | Кронштейн INL трубка, ACL TO турбокомпрессор | 1 |
| 030(A) | 0501408200 | Болт трубка TO кронштейн | 2 |
| 030(B) | 9019710250 | Болт трубка TO кронштейн | 4 |
| 030(B) | 0501410250 | Болт трубка TO кронштейн | 4 |
| 073(A) | 9091605080 | Шайба PL | 2 |
| 097 | 9099155920 | Зажим шланг, турбокомпрессор, INL | 2 |
| 098 | 1093604041 | Шланг резиновый, турбокомпрессор выпускной | 1 |
| 098 | 1093607971 | Шланг резиновый, турбокомпрессор выпускной | 1 |
| 143 | 8941267710 | Зажим шланг, турбокомпрессор выпускной | 2 |
| 148 | 1093604031 | Шланг турбокомпрессор, INL | 1 |
| 153(B) | 0108058000 | Болт кронштейн, INL трубка | 2 |
| 212 | 1095030331 | Шайба PL, турбокомпрессор | 4 |
| 292 | 0501408250 | Болт кронштейн TO гидроцилиндр HD | 2 |
| 319 | 1095030331 | Шайба PL, EXH трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
