Стрела <тип 18> — HITACHI EX300-3

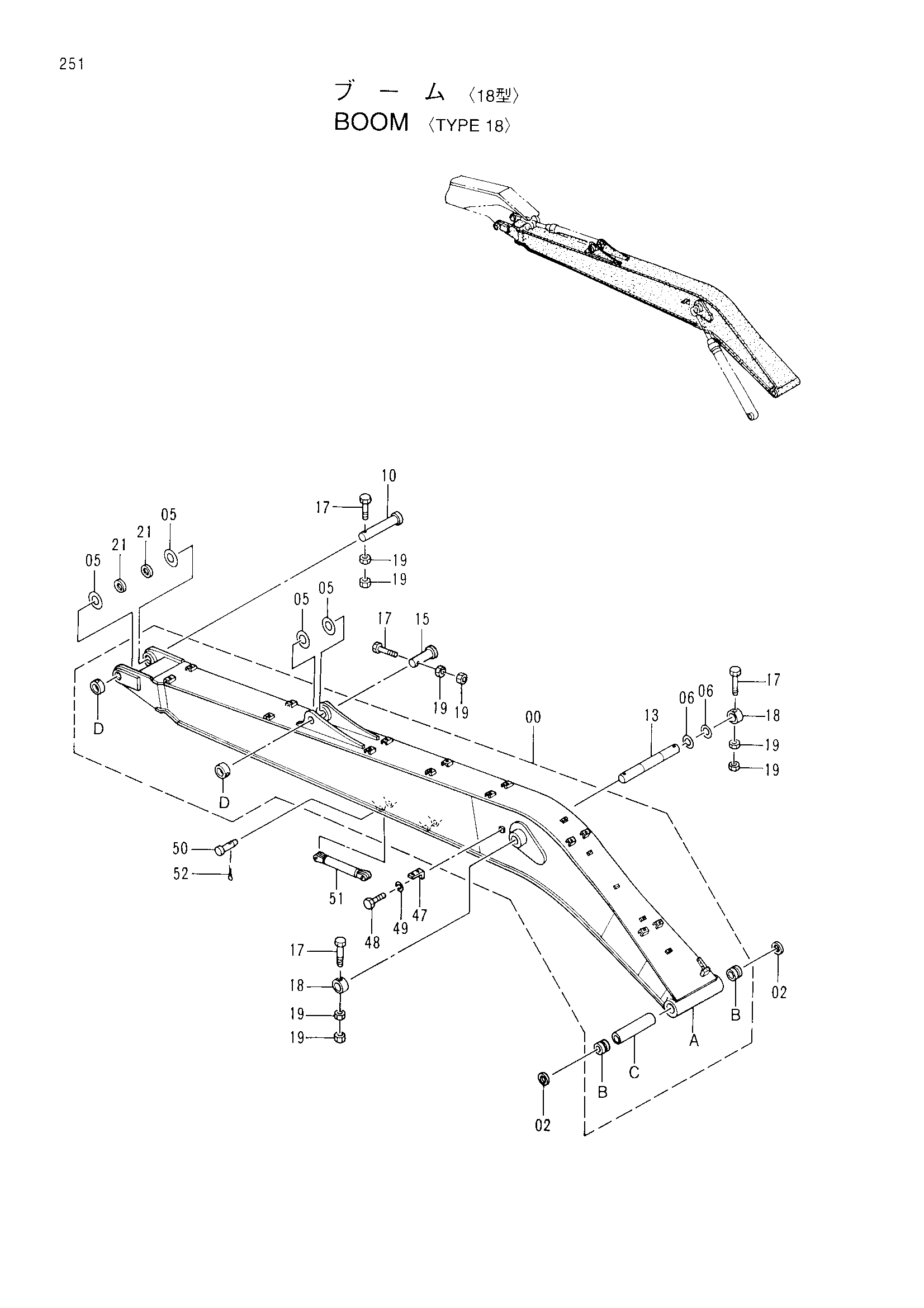

Заводская схема «Стрела <тип 18>» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7026354 | Стрела в сборе | 1 |
| 00A | 5003756 | Стрела | 1 |
| 00B | 3055478 | Втулка | 2 |
| 00C | 4272437 | Проставка | 1 |
| 00D | 4143531 | Ограничитель | 2 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 05 | 4144513 | Регулировочная шайба | 2 |
| 06 | 4189839 | Регулировочная шайба | 2 |
| 10 | 3060072 | Палец | 1 |
| 13 | 3026127 | Палец | 1 |
| 15 | 3037538 | Палец | 1 |
| 17 | M222005 | Болт | 4 |
| 18 | 4143531 | Ограничитель | 2 |
| 19 | J951020 | Гайка | 8 |
| 21 | 4074008 | Пылезащитное уплотнение | 2 |
| 47 | 4224631 | Кронштейн | 1 |
| 48 | J901425 | Болт | 1 |
| 49 | A590914 | Пружинная шайба | 1 |
| 50 | 4287251 | Палец | 2 |
| 51 | 9738224 | Стойка | 1 |
| 52 | A766063 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
