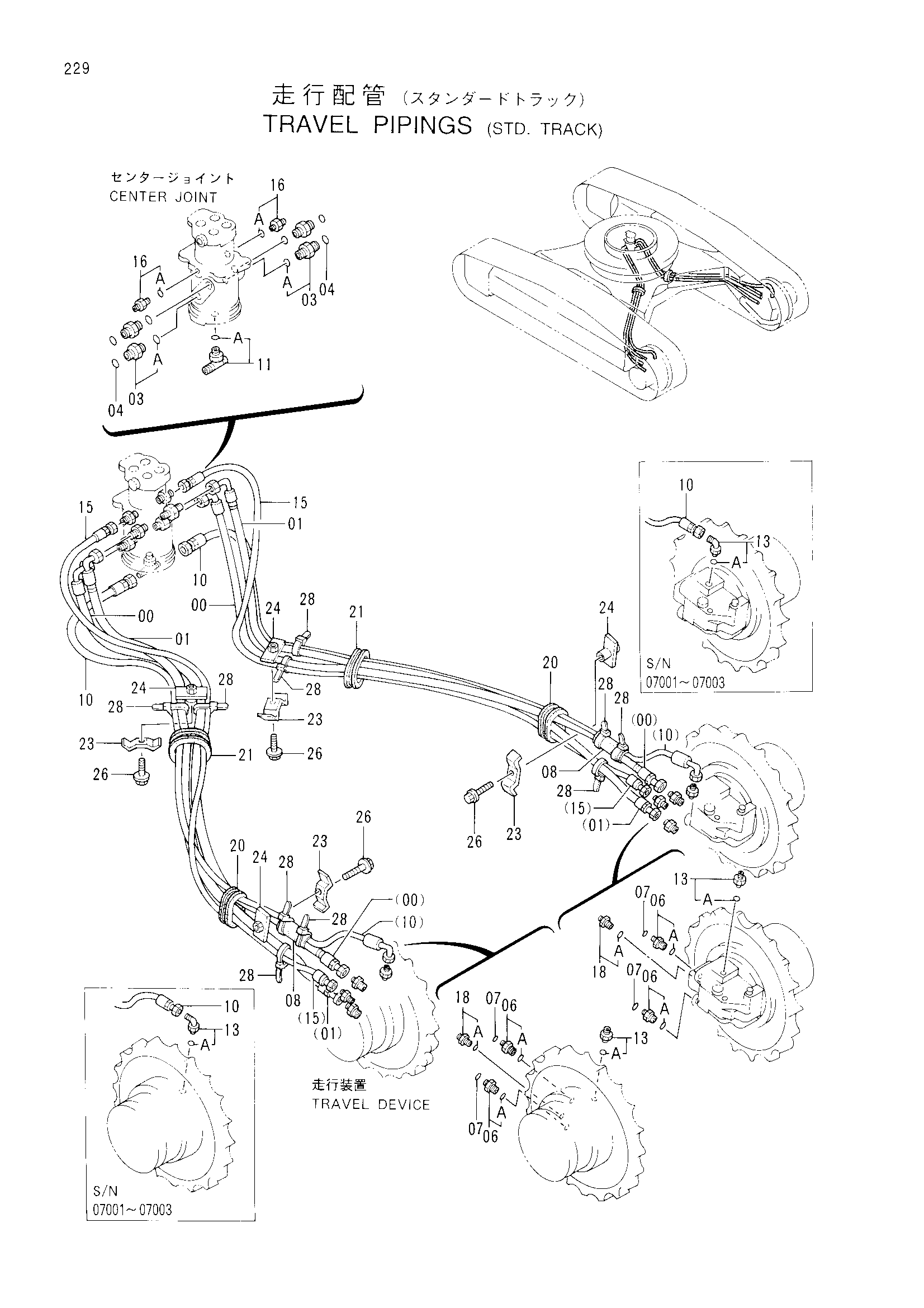

Ход трубопроводы <STD. гусеница> — HITACHI EX300-3
Заводская схема «Ход трубопроводы <STD. гусеница>» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330283 | Шланг | 2 |
| 01 | 4330284 | Шланг | 2 |
| 03 | 4189601 | Адаптер | 4 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4187328 | Уплотнительное кольцо | 4 |
| 06 | 4272493 | Адаптер | 4 |
| 06A | 970860 | Уплотнительное кольцо | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 08 | 4219918 | Резиновая втулка | 2 |
| 10 | 4266183 | Шланг | 2 |
| 10 | 4316844 | Шланг | 2 |
| 11 | 4221224 | Тройник | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4154672 | Угловой штуцер | 2 |
| 13 | 4221290 | Адаптер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4269812 | Шланг | 2 |
| 16 | 4200465 | Адаптер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200465 | Адаптер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4272435 | Резиновая втулка | 2 |
| 21 | 4272436 | Резиновая втулка | 2 |
| 23 | 4202103 | Хомут | 4 |
| 24 | 9736782 | Хомут | 4 |
| 26 | J011265 | Болт с шайбой | 4 |
| 28 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
