Насосный агрегат — HITACHI EX300-3

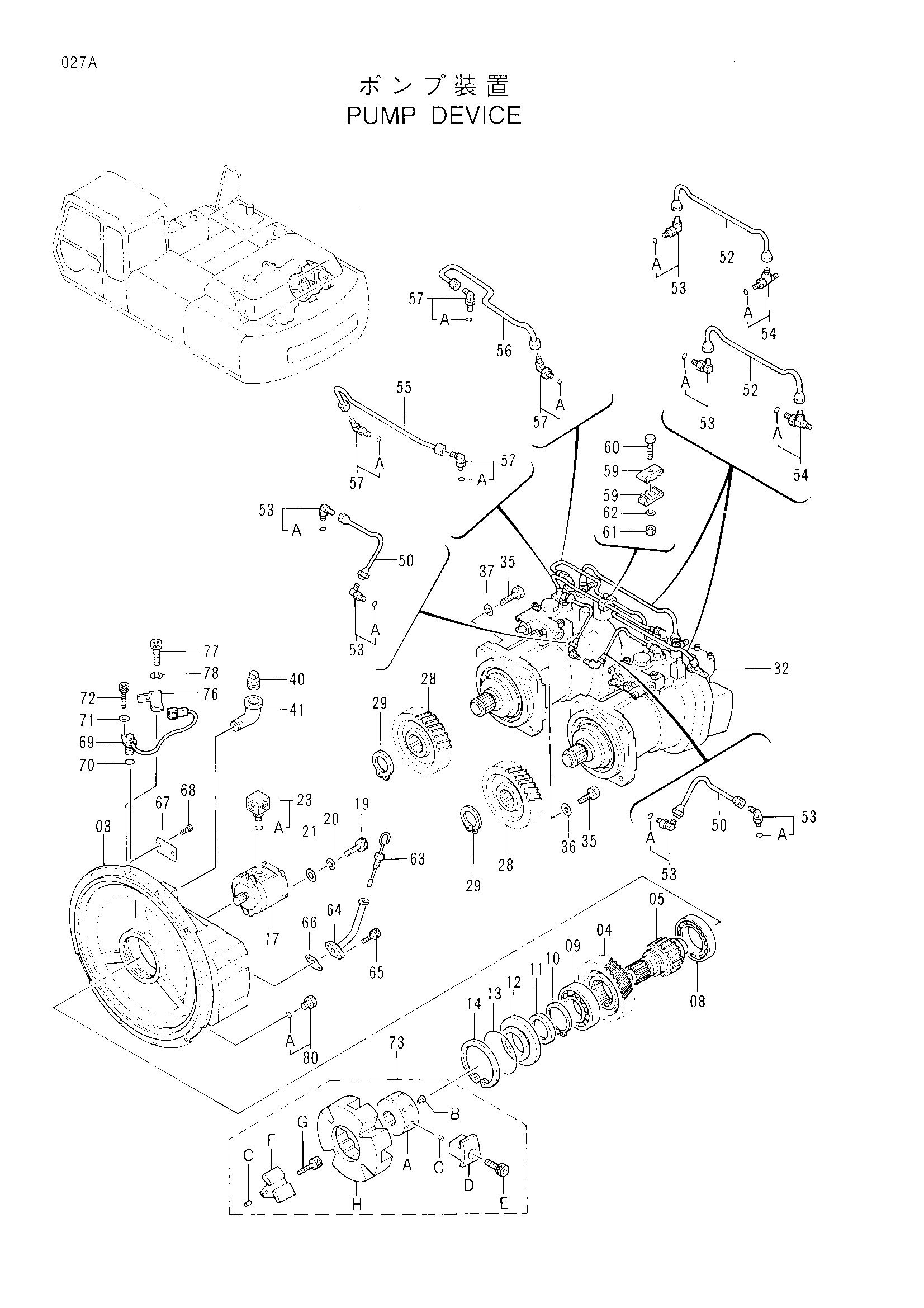

Заводская схема «Насосный агрегат» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| (9136849) | Насос двойной | 1 | |
| 9122779 замена: 9136849 | Насос двойной | 1 | |
| 03 | 1019384 | Корпус шестерня | 1 |
| 04 | 3035852 | Шестерня центральный | 1 |
| 05 | 3038090 | Вал центральный | 1 |
| 08 | 4023596 | Шариковый подшипник | 1 |
| 09 | 4198787 | Шариковый подшипник | 1 |
| 10 | 4191219 | Стопорное кольцо | 1 |
| 11 | 4179833 | Масляное уплотнение | 1 |
| 12 | 3033593 | Крышка трансмиссия | 1 |
| 13 | 4179834 | Уплотнительное кольцо | 1 |
| 14 | 991733 | Стопорное кольцо | 1 |
| 17 | 4181700 | Шестерённый насос | 1 |
| 19 | M341028 | Болт с внутренним шестигранником | 2 |
| 20 | 984054 | Пружинная шайба | 2 |
| 21 | A590110 | Плоская шайба | 2 |
| 23 | 4191974 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 3035853 | Шестерня привод | 2 |
| 29 | 991345 | Стопорное кольцо | 2 |
| 32 | (9136850) | Насос одинарный | 2 |
| 32 | 9122780 замена: 9136850 | Насос одинарный | 2 |
| 35 | M211645 | Болт | 8 |
| 36 | 4126090 | Уплотнительная шайба | 4 |
| 37 | A590916 | Пружинная шайба | 4 |
| 40 | 4234782 | Пробка | 1 |
| 41 | 94-0649 | Угловой штуцер | 1 |
| 50 | 4192946 | Трубка | 2 |
| 52 | 4192947 | Трубка | 2 |
| 53 | 4179837 | Штуцер трубки | 6 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4203485 | Штуцер трубки | 2 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 3036249 | Трубка | 1 |
| 56 | 3036486 | Трубка | 1 |
| 57 | 4118499 | Штуцер трубки | 4 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4179843 | Хомут | 2 |
| 60 | J900828 | Болт | 1 |
| 61 | M500807 | Гайка | 1 |
| 62 | A590908 | Пружинная шайба | 1 |
| 63 | 4242263 | Указатель уровня | 1 |
| 64 | 4242262 | Трубка | 1 |
| 65 | M340816 | Болт с внутренним шестигранником | 2 |
| 66 | 4243160 | Манжета | 1 |
| 67 | 3065867 | Информационная табличка | 1 |
| 68 | M492564 | Приводной винт | 2 |
| 69 | 4265372 | Датчик револ. | 1 |
| 70 | 4306888 | Уплотнительное кольцо | 1 |
| 71 | A590106 | Плоская шайба | 1 |
| 72 | M340616 | Болт с внутренним шестигранником | 1 |
| 73 | 4191663 | Муфта | 1 |
| 73A | 4216945 | HUB | 1 |
| 73B | 4183170 | Установочный винт | 2 |
| 73C | 4101345 | Пружинный штифт | 12 |
| 73D | 4216947 | Вставка | 4 |
| 73E | 4216949 | Болт с внутренним шестигранником | 4 |
| 73F | 4216946 | Вставка | 4 |
| 73G | 4216948 | Болт с внутренним шестигранником | 4 |
| 73H | 4216944 | Муфта | 1 |
| 76 | 4252767 | Кронштейн | 1 |
| 77 | M340613 | Болт с внутренним шестигранником | 1 |
| 78 | 4169516 | Пружинная шайба | 1 |
| 80 | 9089486 | Пробка | 1 |
| 80A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
