Пилотный трубопроводы (2-3) — HITACHI EX300-3

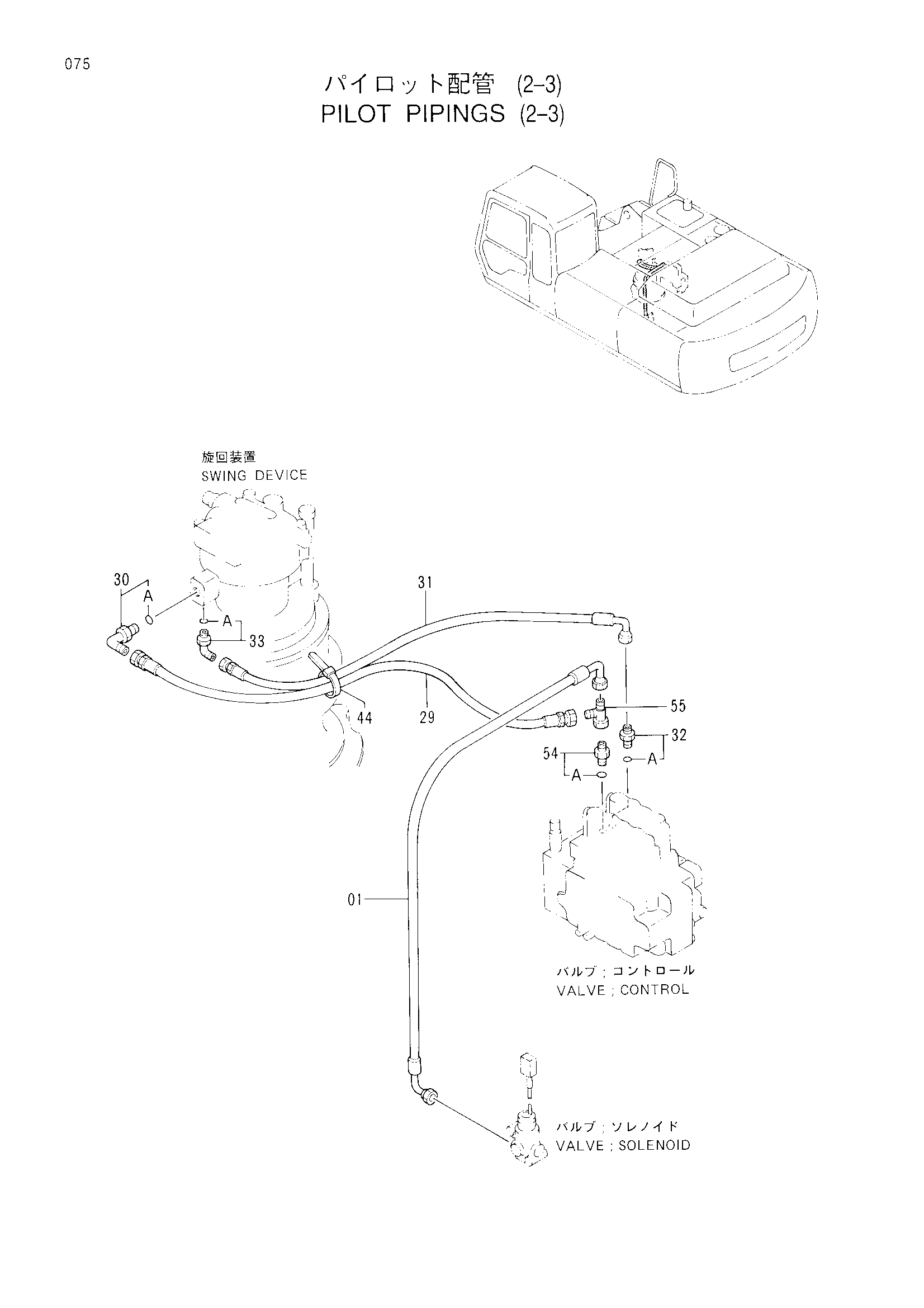

Заводская схема «Пилотный трубопроводы (2-3)» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4328988 | Шланг | 1 |
| 29 | 4316564 | Нейлоновый шланг | 1 |
| 30 | 4156434 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4213446 | Нейлоновый шланг | 1 |
| 32 | 4200465 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4154670 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4055311 | Ленточный зажим | 1 |
| 54 | 4200467 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4246672 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
