Шланг защита от разрыва клапан трубопроводы (стрела): 1 — HITACHI EX300-3

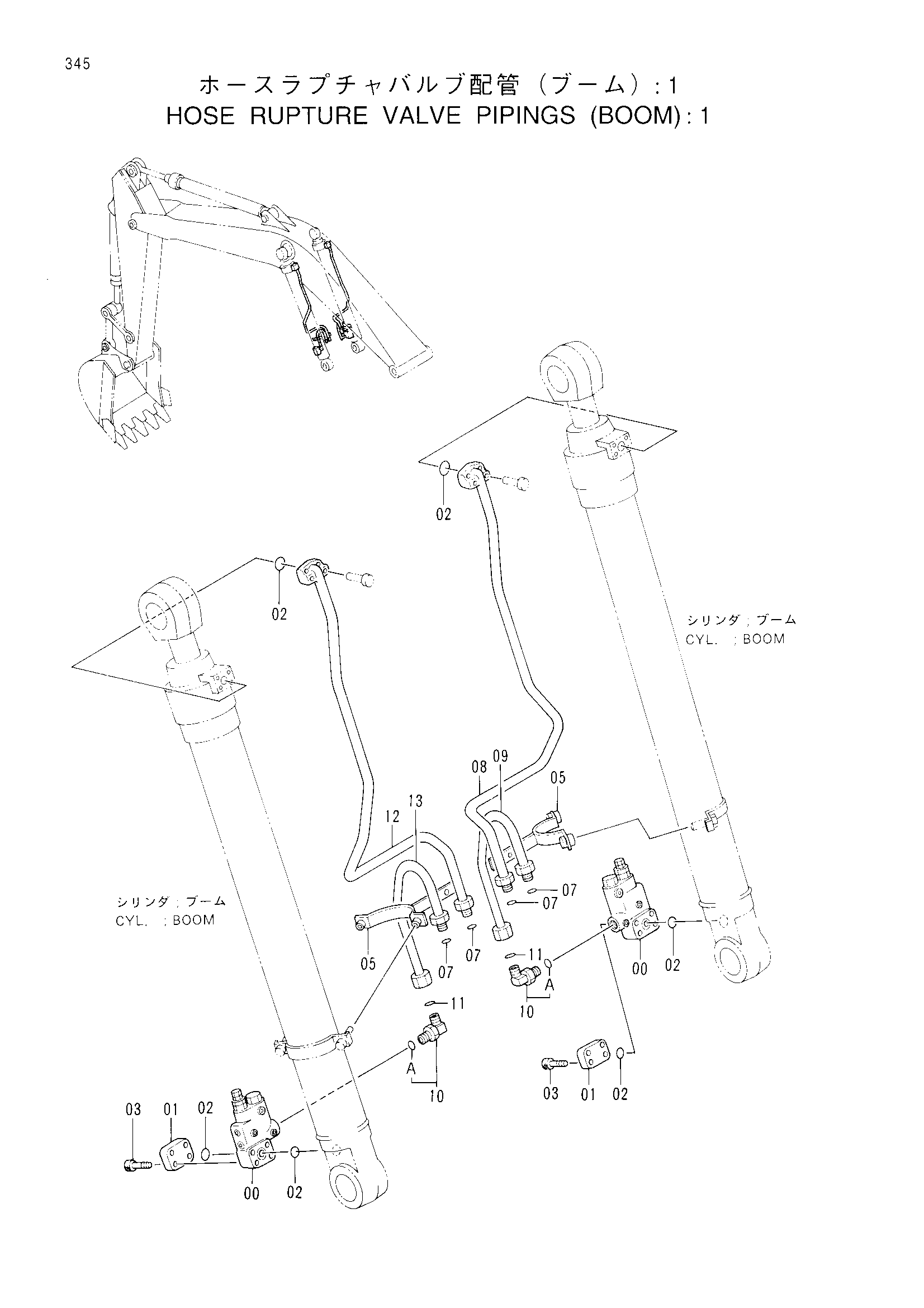

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 1» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4326086 | Клапан хосе-руптуре | 2 |
| 01 | 3039864 | Крышка | 2 |
| 02 | A811035 | Уплотнительное кольцо | 6 |
| 03 | 4086072 | Болт с внутренним шестигранником | 8 |
| 05 | 8058536 | Хомут | 2 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 08 | 8058539 | Трубка | 1 |
| 09 | 8058537 | Трубка | 1 |
| 10 | 4222074 | Угловой штуцер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4187329 | Уплотнительное кольцо | 2 |
| 12 | 8058540 | Трубка | 1 |
| 13 | 8058538 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
