Многофункциональный рычаг трубопроводы (1) — HITACHI EX300-3

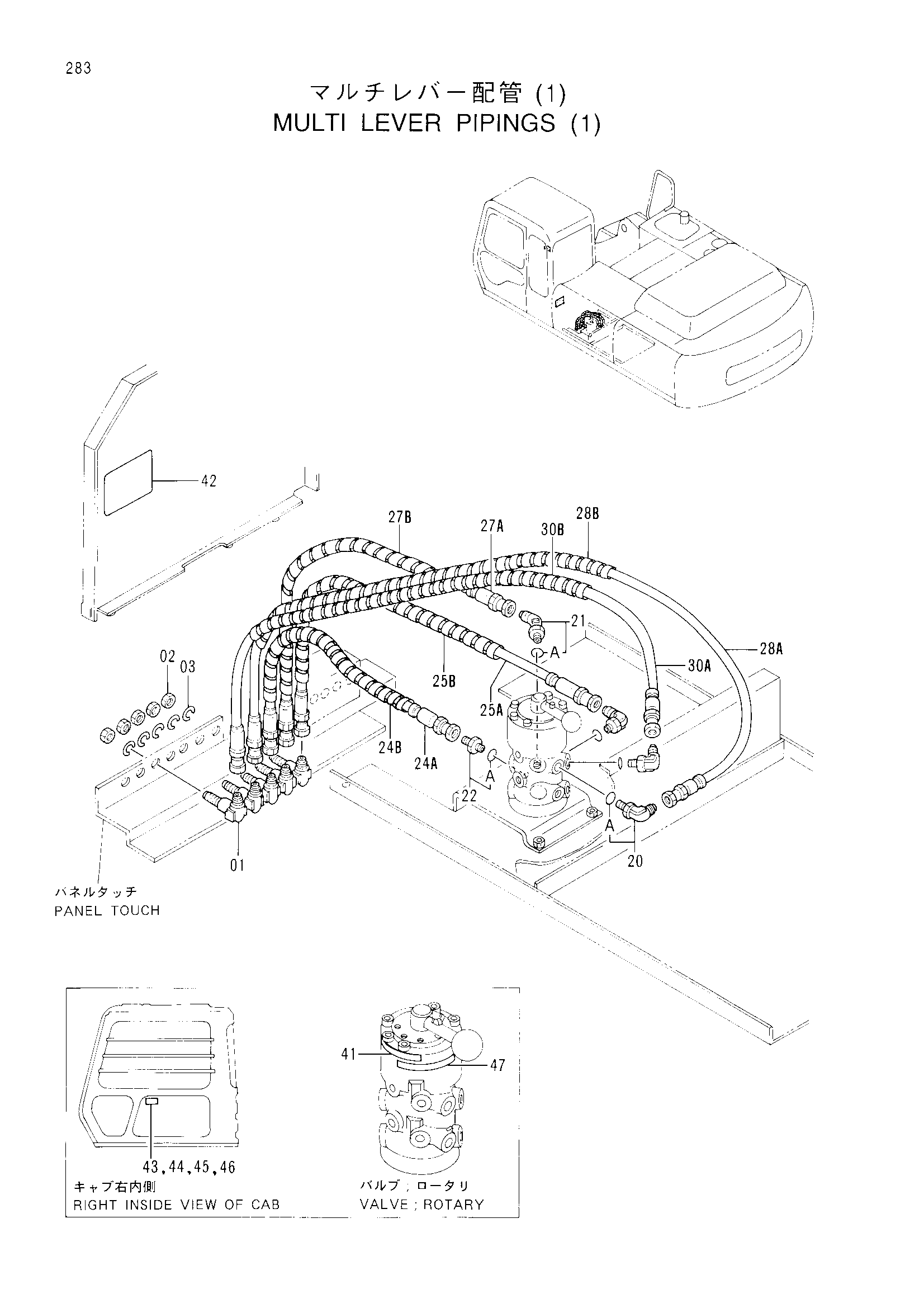

Заводская схема «Многофункциональный рычаг трубопроводы (1)» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4285863 | Угловой штуцер | 5 |
| 02 | 4202531 | Гайка | 5 |
| 03 | A590916 | Пружинная шайба | 5 |
| 20 | 4154671 | Угловой штуцер | 3 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4190244 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4200466 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24A | 4325209 | Шланг | 1 |
| 24B | 4276481 | Защитный кожух | 1 |
| 25A | 4325210 | Шланг | 1 |
| 25B | 4276481 | Защитный кожух | 1 |
| 27A | 4325212 | Шланг | 1 |
| 27B | 4276481 | Защитный кожух | 1 |
| 28A | 4325213 | Шланг | 1 |
| 28B | 4133527 | Защитный кожух | 1 |
| 30A | 4325215 | Шланг | 1 |
| 30B | 4133527 | Защитный кожух | 1 |
| 41 | 4288347 | Информационная табличка | 1 |
| 42 | 3059267 | Информационная табличка | 1 |
| 43 | 4288249 | Пластина | 1 |
| 44 | 4288250 | Пластина | 1 |
| 45 | 4288251 | Пластина | 1 |
| 46 | 4288252 | Пластина | 1 |
| 47 | 4289810 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
