Электрооборудование (3-2) — HITACHI EX300-3

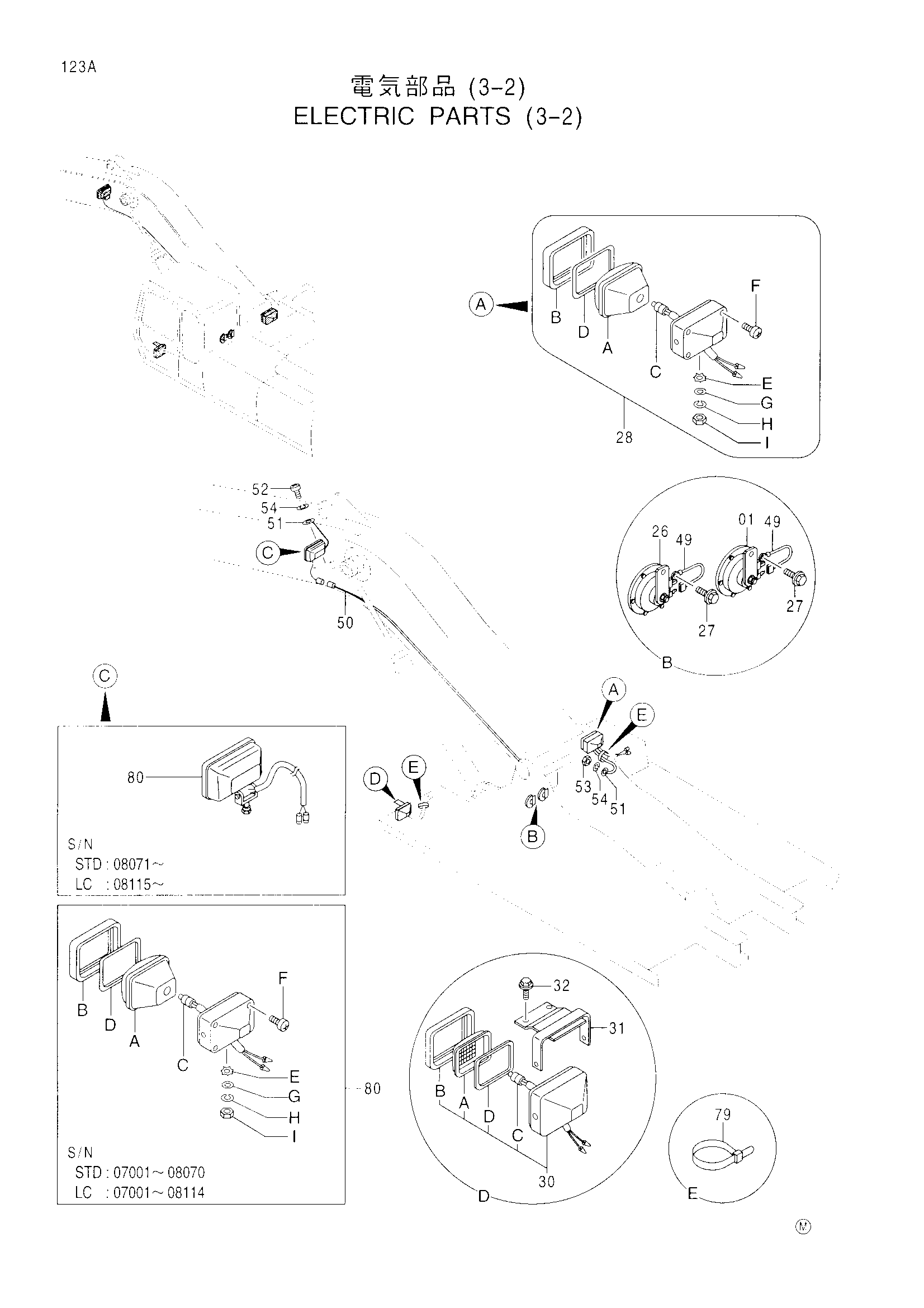

Заводская схема «Электрооборудование (3-2)» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4198638 | Звуковой сигнал | 1 |
| 26 | 4198639 | Звуковой сигнал | 1 |
| 27 | J020825 | Болт с шайбой | 2 |
| 28 | 4326800 | Фонарь головка в сборе | 1 |
| 28 | 4336570 замена: 4326800 | Фонарь головка в сборе | 1 |
| 28A | 4326801 | Фонарь блок | 1 |
| 28B | 4326802 | Рама | 1 |
| 28C | 4285648 | Лампа | 1 |
| 28D | 4326803 | Прокладка | 1 |
| 28E | 4307026 | Шайба | 1 |
| 28F | 4307027 | Винт | 1 |
| 28G | A590114 | Плоская шайба | 1 |
| 28H | A590914 | Пружинная шайба | 1 |
| 28I | J952014 | Гайка | 1 |
| 30 | 4274478 | Фара | 1 |
| 30A | 4285646 | Рассеиватель | 1 |
| 30B | 4285647 | Обод | 1 |
| 30C | 4285648 | Лампа | 1 |
| 30D | 4288342 | Прокладка | 1 |
| 31 | 8061439 | Кронштейн | 1 |
| 32 | J011025 | Болт с шайбой | 2 |
| 49 | 4254603 | Жгут проводов | 2 |
| 50 | 4277504 | Жгут проводов | 1 |
| 51 | 4254604 | Жгут проводов | 2 |
| 52 | M430613 | Винт | 1 |
| 53 | M500605 | Гайка | 1 |
| 54 | A590906 | Пружинная шайба | 2 |
| 79 | 4055311 | Ленточный зажим | 2 |
| 80 | 4326800 | Фонарь головка в сборе | 1 |
| 80 | 4326800 | Фонарь головка в сборе | 1 |
| 80 | 4336570 замена: 4326800 | Фонарь головка в сборе | 1 |
| 80 | 4336570 | Фонарь головка в сборе | 1 |
| 80 | 4363932 | Фонарь головка в сборе | 1 |
| 80 | 4363932 | Фонарь головка в сборе | 1 |
| 80A | 4326801 | Фонарь блок | 1 |
| 80A | 4326801 | Фонарь блок | 1 |
| 80B | 4326802 | Рама | 1 |
| 80B | 4326802 | Рама | 1 |
| 80C | 4285648 | Лампа | 1 |
| 80C | 4285648 | Лампа | 1 |
| 80D | 4326803 | Прокладка | 1 |
| 80D | 4326803 | Прокладка | 1 |
| 80E | 4307026 | Шайба | 1 |
| 80E | 4307026 | Шайба | 1 |
| 80F | 4307027 | Винт | 1 |
| 80F | 4307027 | Винт | 1 |
| 80G | A590114 | Плоская шайба | 1 |
| 80G | A590114 | Плоская шайба | 1 |
| 80H | A590914 | Пружинная шайба | 1 |
| 80H | A590914 | Пружинная шайба | 1 |
| 80I | J952014 | Гайка | 1 |
| 80I | J952014 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
