Пилотный трубопроводы (2-2) — HITACHI EX300-3

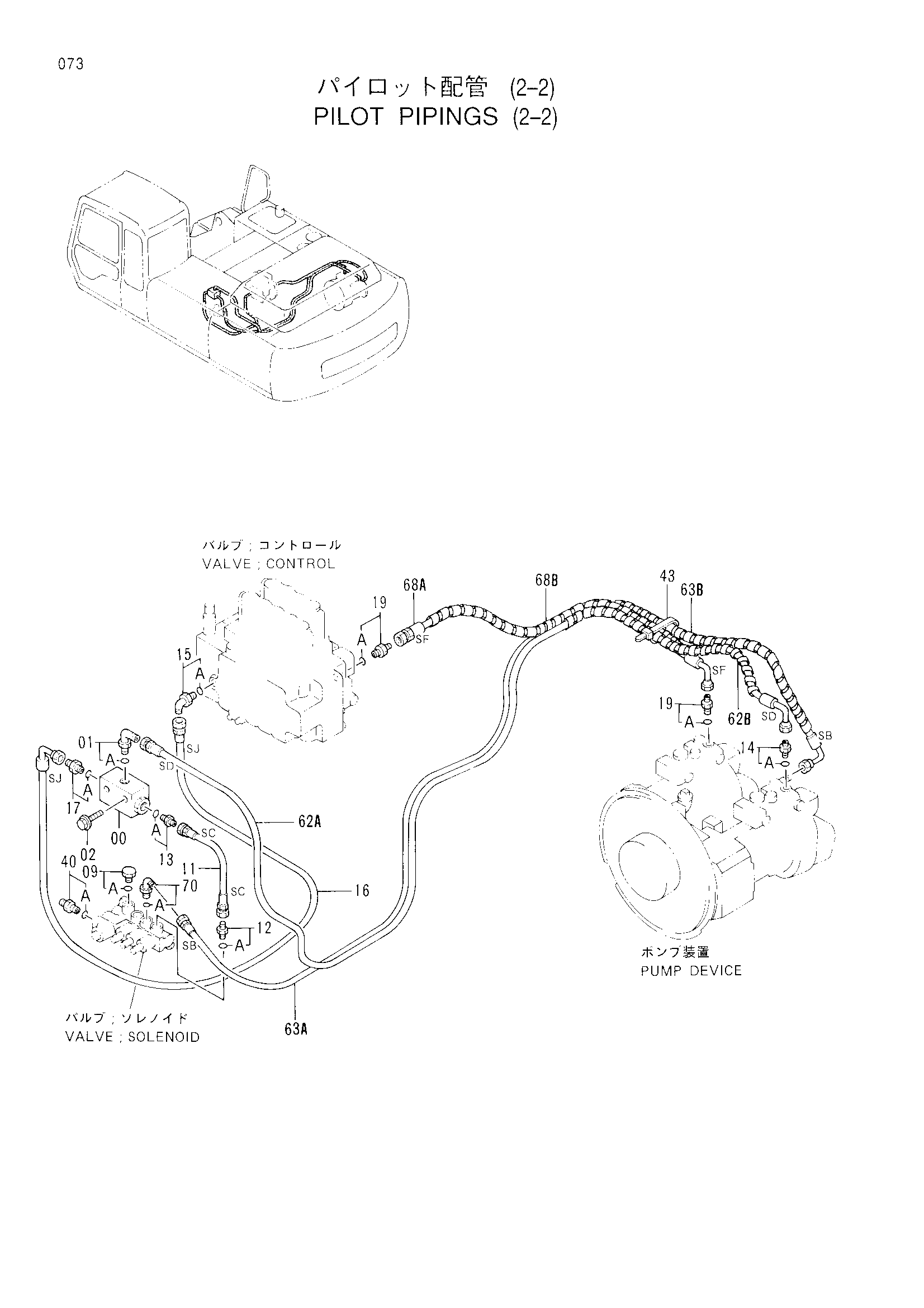

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203447 | Челночный клапан | 1 |
| 01 | 4156434 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | J010845 | Болт с шайбой | 2 |
| 09 | 4093624 | Пробка | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4328612 | Шланг (SC) | 1 |
| 12 | 4200465 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4200465 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200467 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4156434 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4328610 | Шланг (SJ) | 1 |
| 17 | 4200467 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4200467 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4198407 | Адаптер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4055312 | Ленточный зажим | 1 |
| 62A | 4343350 | Шланг (SD) | 1 |
| 62B | 4327315 | Защитный кожух | 5 |
| 63A | 4343349 | Шланг (SB) | 1 |
| 63B | 4327315 | Защитный кожух | 5 |
| 68A | 4323581 | Шланг (SF) | 1 |
| 68B | 4327315 | Защитный кожух | 3 |
| 70 | 4154670 | Угловой штуцер | 1 |
| 70A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
