Электрооборудование (2)[USA] — HITACHI EX300-3

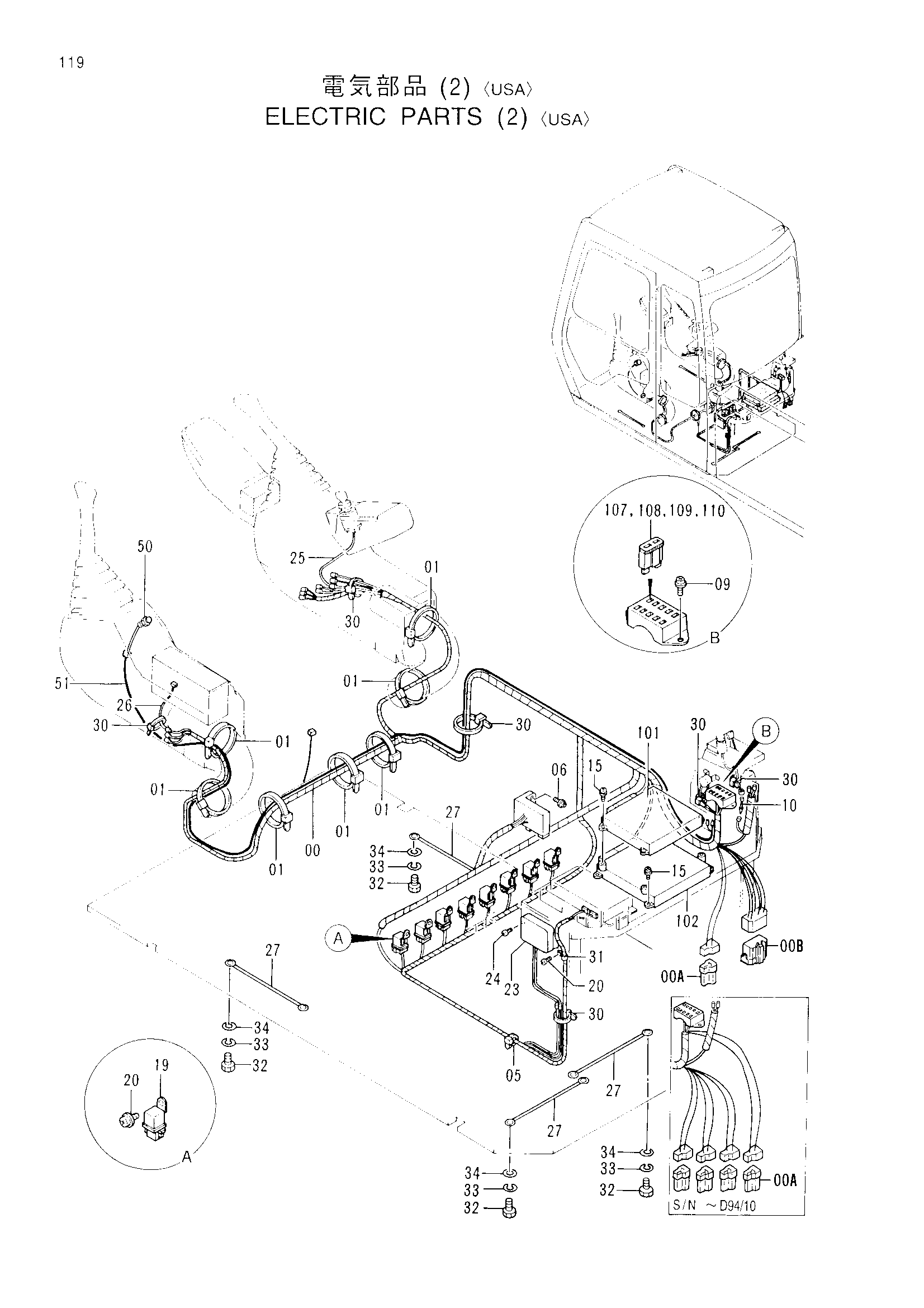

Заводская схема «Электрооборудование (2)[USA]» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (2)[USA] HITACHI EX300-3](/catalog-drawings/c9/c9359c61-e4a5-4473-90f7-3a488ba46a5a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001660 | Жгут проводов | 1 |
| 00A | 4192489 | Диод | 1 |
| 00A | 4192489 | Диод | 4 |
| 00B | 4374532 | Диод | 1 |
| 01 | 4121859 | Ленточный зажим | 7 |
| 05 | 4254600 | Зажим | 1 |
| 06 | J460616 | Винт с шайбой | 2 |
| 09 | J450620 | Винт с шайбой | 2 |
| 10 | 4284198 | Жгут проводов | 1 |
| 15 | J460616 | Винт с шайбой | 8 |
| 19 | 4251588 | Реле | 8 |
| 20 | J460616 | Винт с шайбой | 9 |
| 23 | 4325797 | Реле | 1 |
| 24 | J460616 | Винт с шайбой | 2 |
| 25 | 4277927 | Жгут проводов | 1 |
| 26 | 4277941 | Жгут проводов провод (радио дополнительный) | 1 |
| 27 | 4281293 | Жгут проводов провод (радио масса) | 4 |
| 28 | J950010 | Гайка | 4 |
| 29 | A590910 | Пружинная шайба | 4 |
| 30 | 4055312 | Ленточный зажим | 6 |
| 31 | 4000859 | Зажим трубка | 1 |
| 32 | J901016 | Болт | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 34 | A590110 | Плоская шайба | 4 |
| 50 | 4285337 | Выключатель | 1 |
| 51 | 3060278 | Жгут проводов | 1 |
| 101 | 9136786 | Блок EC | 1 |
| 102 | 9136787 | Блок PVC | 1 |
| 107 | 4249690 | Предохранитель (1A) | 6 |
| 108 | 4195593 | Предохранитель (5A) | 8 |
| 109 | 4195594 | Предохранитель (10A) | 3 |
| 110 | 4195596 | Предохранитель (20A) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
