Передний трубопроводы (1)<тип 18> — HITACHI EX300-3

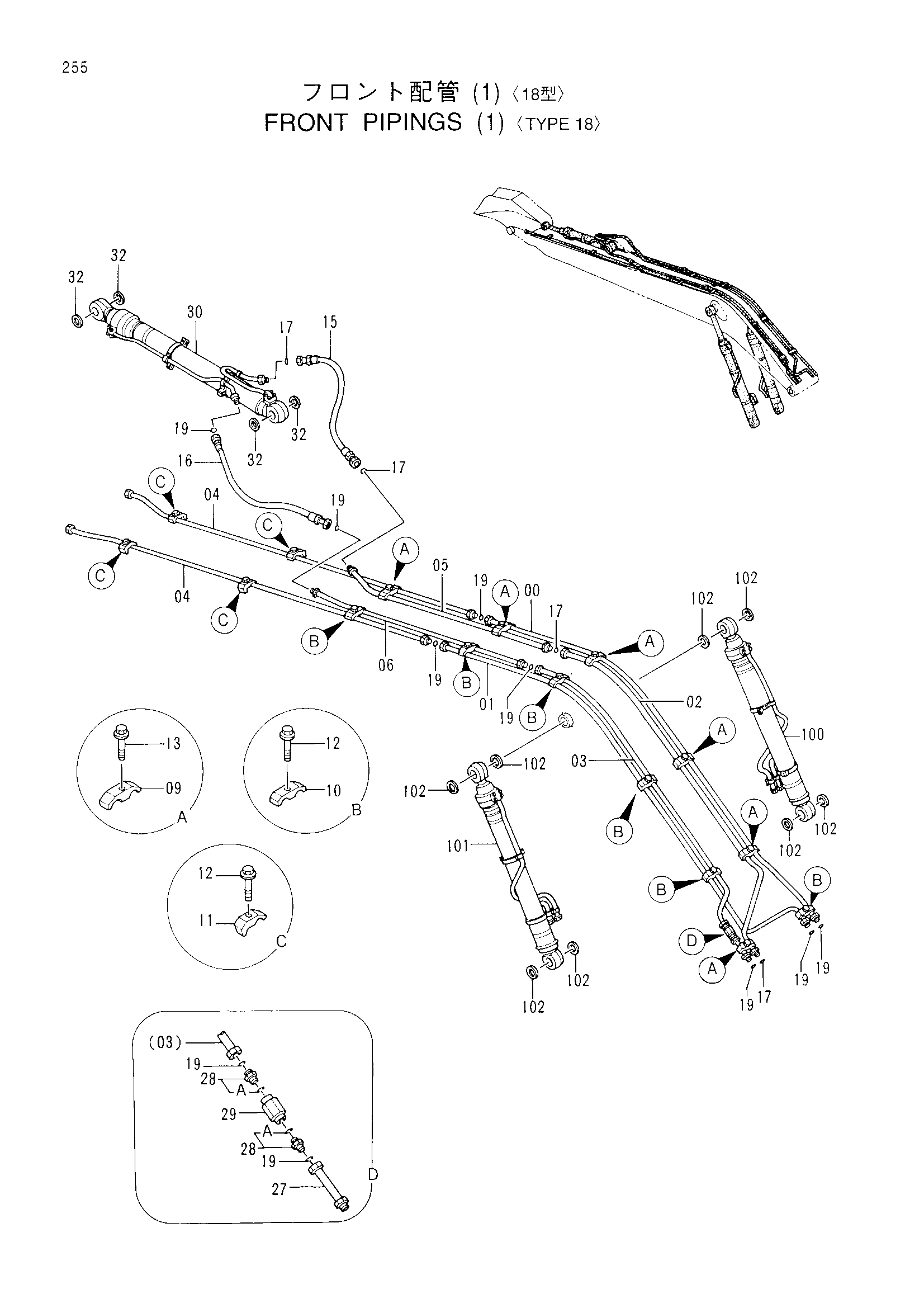

Заводская схема «Передний трубопроводы (1)<тип 18>» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8054969 | Трубка | 1 |
| 01 | 8054968 | Трубка | 1 |
| 02 | 8054964 | Трубка | 1 |
| 03 | 8054972 | Трубка | 1 |
| 04 | 8054965 | Трубка | 2 |
| 05 | 8054970 | Трубка | 1 |
| 06 | 8054971 | Трубка | 1 |
| 09 | 4153488 | Хомут трубки | 6 |
| 10 | 4189859 | Хомут трубки | 6 |
| 11 | 4190126 | Хомут трубки | 4 |
| 12 | J011260 | Болт с шайбой | 10 |
| 13 | J011265 | Болт с шайбой | 6 |
| 15 | 4326480 | Шланг | 1 |
| 16 | 4326479 | Шланг | 1 |
| 17 | 4187329 | Уплотнительное кольцо | 4 |
| 19 | 4187328 | Уплотнительное кольцо | 10 |
| 27 | 9730902 | Трубка | 1 |
| 28 | 4189535 | Адаптер | 2 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | 9075046 | Клапан замедленного возврата | 1 |
| 30 | 9122617 | Гидроцилиндр рукояти | 1 |
| 32 | 4074008 | Пылезащитное уплотнение | 4 |
| 100 | 9122615 | Гидроцилиндр стрелы (правый) | 1 |
| 101 | 9122616 | Гидроцилиндр стрелы (левый) | 1 |
| 102 | 4074008 | Пылезащитное уплотнение | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
