Пилотный трубопроводы (5-1)[USA] — HITACHI EX300-3
Заводская схема «Пилотный трубопроводы (5-1)[USA]» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

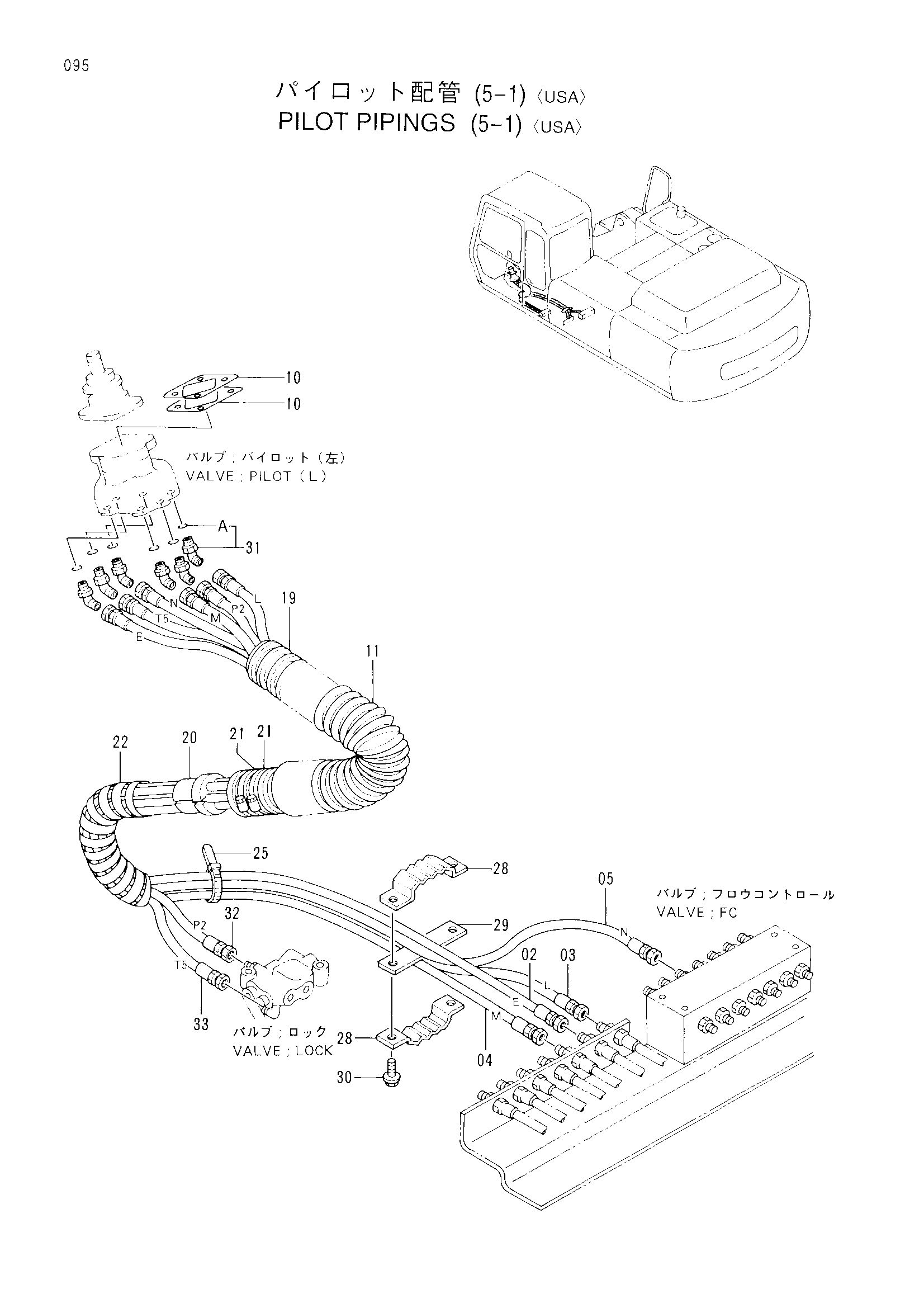

![Схема Пилотный трубопроводы (5-1)[USA] HITACHI EX300-3](/catalog-drawings/b0/b039cfc2-237e-43aa-9fa3-6a253f614532.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4318042 | Шланг (E) | 1 |
| 02 | 4332157 замена: 4318042 | Шланг (E) | 1 |
| 03 | 4318043 | Шланг (левый) | 1 |
| 03 | 4332158 замена: 4318043 | Шланг (левый) | 1 |
| 04 | 4318044 | Шланг (M) | 1 |
| 04 | 4332155 замена: 4318044 | Шланг (M) | 1 |
| 05 | 4318045 | Шланг (N) | 1 |
| 05 | 4332156 замена: 4318045 | Шланг (N) | 1 |
| 10 | 4317301 | Проставка | 2 |
| 11 | 4329965 | Шланг | 1 |
| 19 | 4333115 замена: 4333133 | Шланг | 1 |
| 19 | 4333133 | Шланг | 1 |
| 20 | 3056040 | Ограничитель | 1 |
| 21 | 4504491 | Хомут шланга | 2 |
| 22 | 4044420 | Защитный кожух | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 28 | 9727638 | Хомут шланга | 2 |
| 29 | 9727636 | Пластина | 1 |
| 30 | J021035 | Болт с шайбой | 2 |
| 31 | 4286916 | Угловой штуцер | 6 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4304411 замена: 4316006 | Шланг (P2) | 1 |
| 32 | 4316006 | Шланг (P2) | 1 |
| 33 | 4299085 замена: 4304412 | Шланг (T5) | 1 |
| 33 | 4304412 | Шланг (T5) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
