Пилотный трубопроводы (3-1) — HITACHI EX300-3

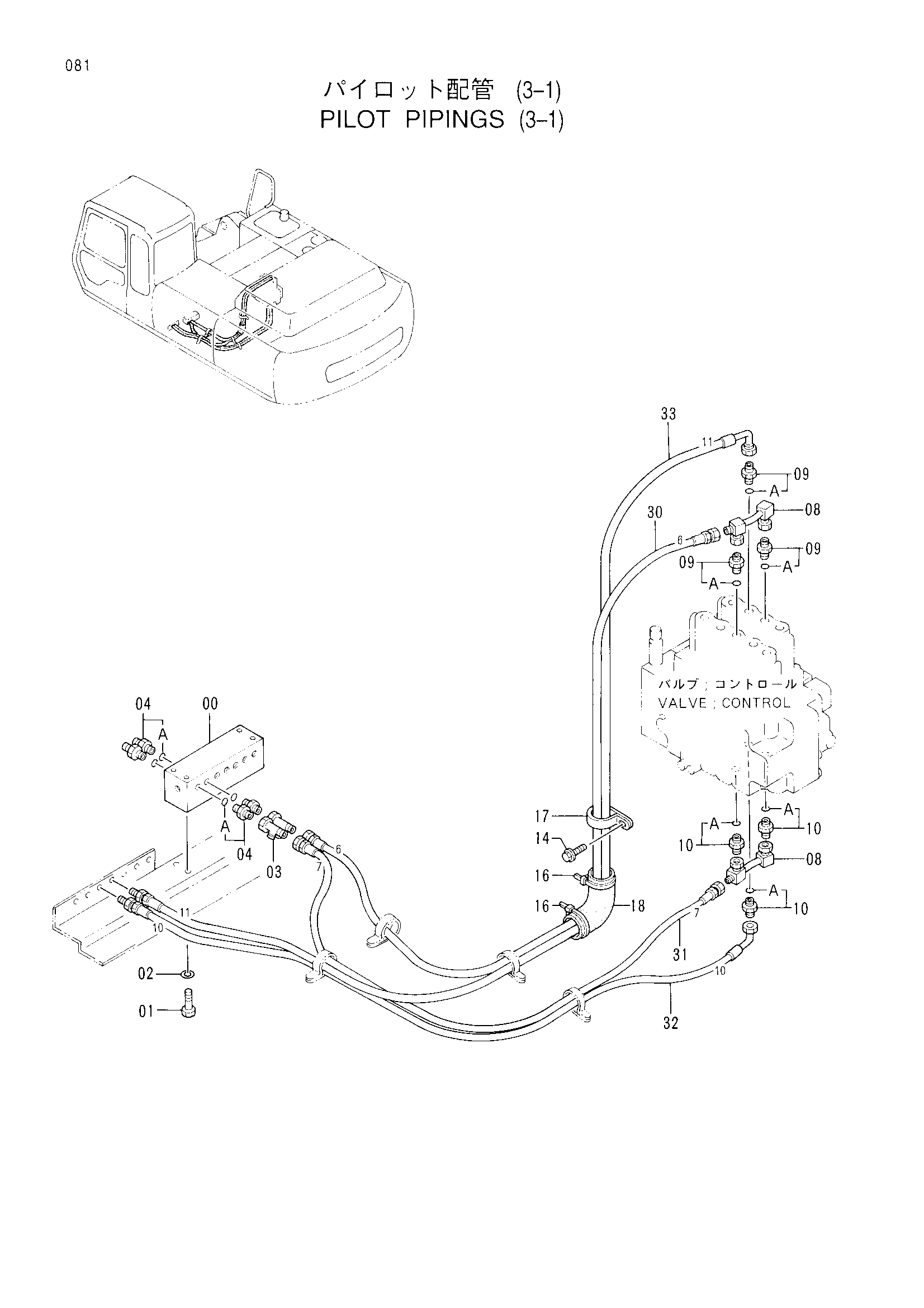

Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4188552 | Клапан регулировочный | 1 |
| 01 | J901020 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | 4246672 | Соединительный штуцер | 2 |
| 04 | 4200466 | Адаптер | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 8056426 | Трубка | 2 |
| 09 | 4202422 | Адаптер | 3 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4200466 | Адаптер | 3 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | J011025 | Болт с шайбой | 1 |
| 16 | 4055312 | Ленточный зажим | 2 |
| 17 | 4190265 | Зажим | 1 |
| 18 | 4219918 | Резиновая втулка | 1 |
| 30 | 4313707 | Нейлоновый шланг (6) | 1 |
| 31 | 4287735 | Нейлоновый шланг (7) | 1 |
| 32 | 4313708 | Нейлоновый шланг (10) | 1 |
| 33 | 4313709 | Нейлоновый шланг (11) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
