Основной трубопроводы (1)<тип 18> — HITACHI EX300-3

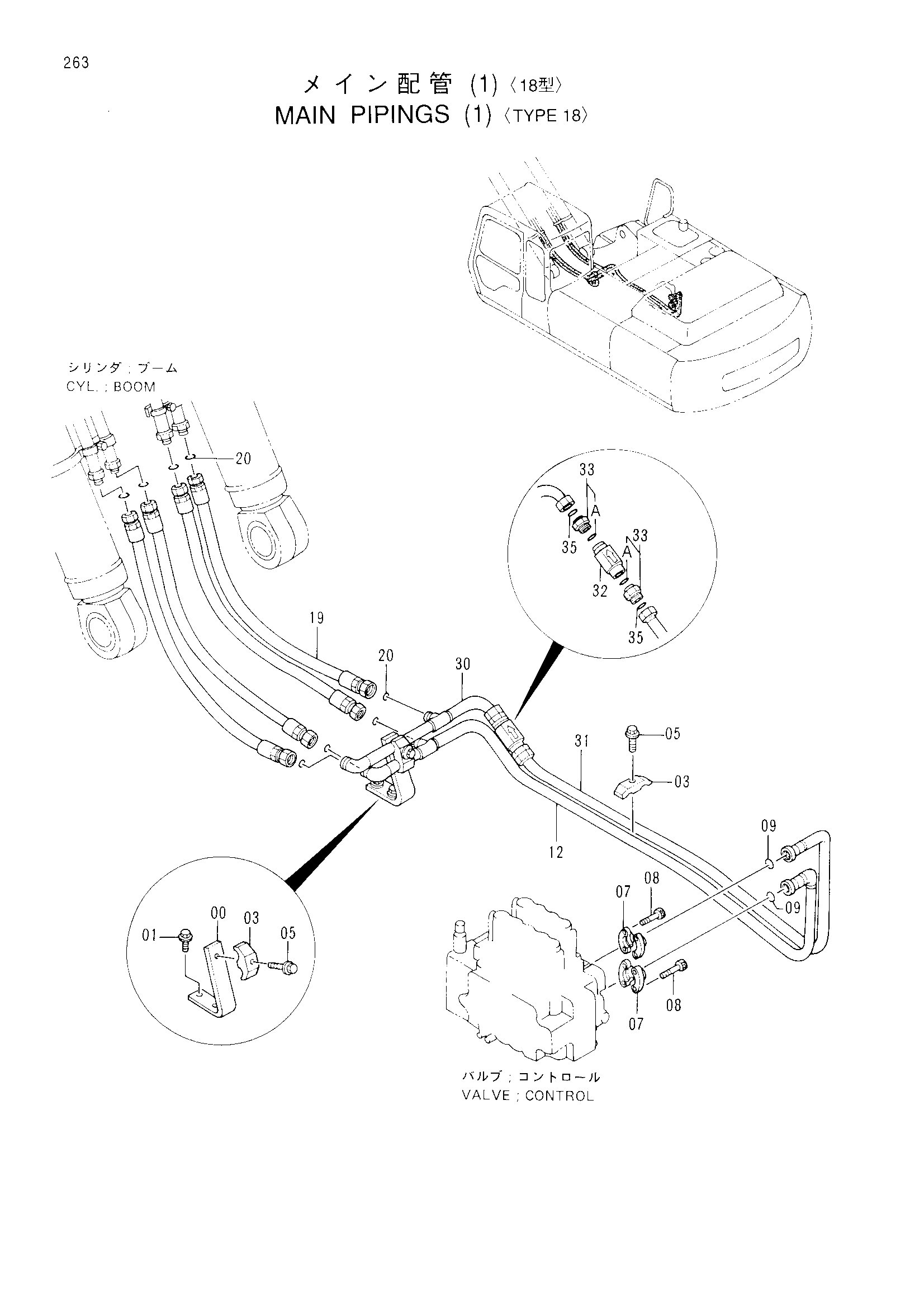

Заводская схема «Основной трубопроводы (1)<тип 18>» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4206060 | Опора | 1 |
| 01 | J011230 | Болт с шайбой | 2 |
| 03 | 4189860 | Хомут трубки | 2 |
| 05 | J011265 | Болт с шайбой | 2 |
| 07 | 986910 | Разъёмный фланец | 4 |
| 08 | M341030 | Болт с внутренним шестигранником | 8 |
| 09 | 971489 | Уплотнительное кольцо | 2 |
| 12 | 8056546 | Трубка | 1 |
| 19 | 4314976 | Шланг | 4 |
| 20 | 4187328 | Уплотнительное кольцо | 8 |
| 30 | 8060838 | Трубка | 1 |
| 31 | 8059475 | Трубка | 1 |
| 32 | 9075046 | Клапан замедленного возврата | 1 |
| 33 | 4207425 | Адаптер | 2 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 4187329 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
