Пилотный трубопроводы (поток производительность селектор): 1 — HITACHI EX300-3

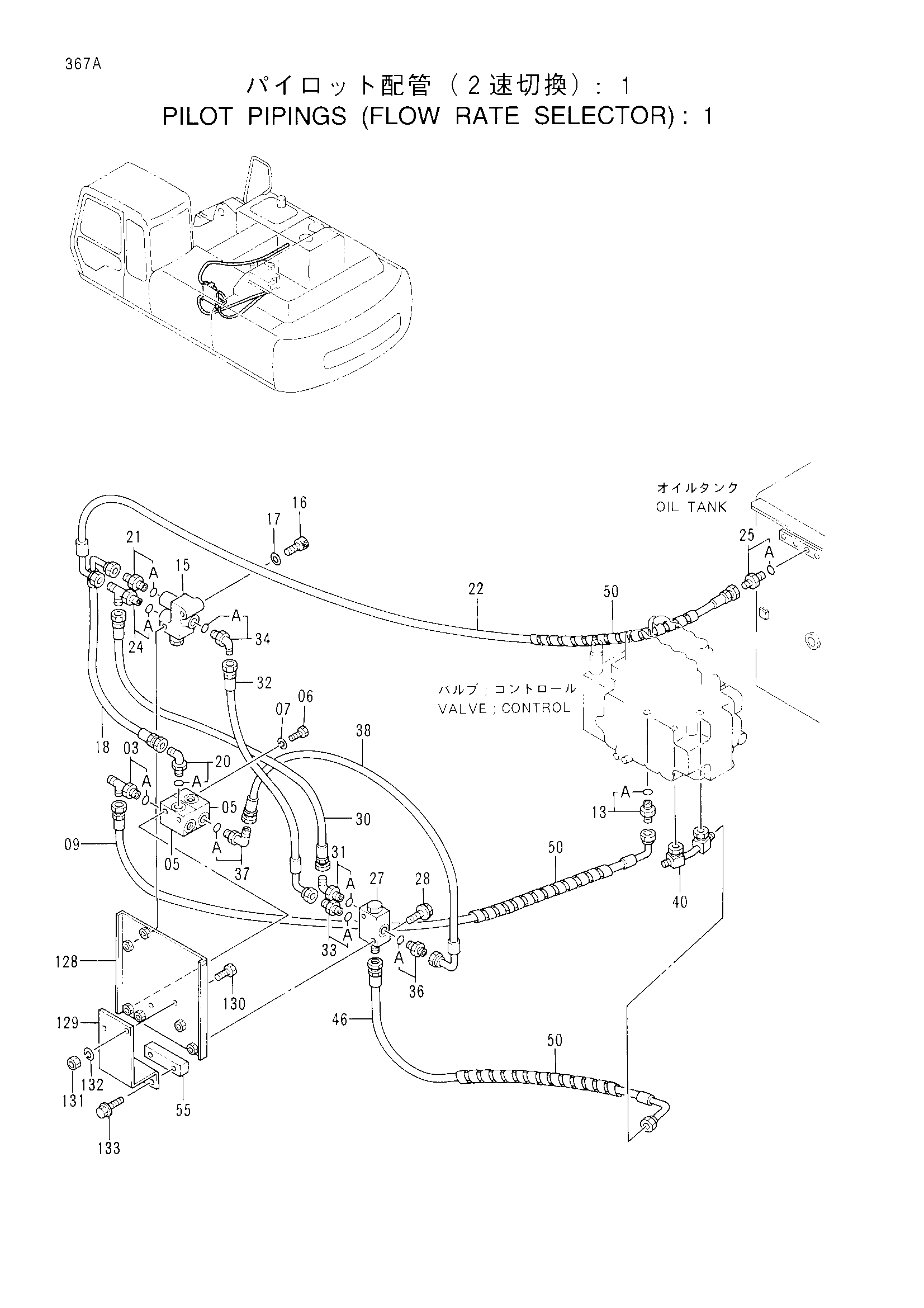

Заводская схема «Пилотный трубопроводы (поток производительность селектор): 1» для HITACHI EX300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4207300 | Тройник | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4203447 | Челночный клапан | 2 |
| 06 | J900880 | Болт | 2 |
| 07 | A590908 | Пружинная шайба | 2 |
| 09 | 4248611 | Шланг | 1 |
| 13 | 4200466 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4210647 | Электромагнитный клапан | 1 |
| 16 | M340865 | Болт с внутренним шестигранником | 2 |
| 17 | A590108 | Плоская шайба | 2 |
| 18 | 4226313 | Шланг | 1 |
| 20 | 4156434 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4200467 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4239755 | Шланг | 1 |
| 24 | 4207300 | Тройник | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4200466 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4203446 | Клапан | 1 |
| 28 | J010850 | Болт с шайбой | 2 |
| 30 | 4290170 | Шланг | 1 |
| 31 | 4156434 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4213402 | Шланг | 1 |
| 33 | 4200467 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4156434 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4200467 | Адаптер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4156434 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4300565 | Шланг | 1 |
| 40 | 8039468 | Трубка | 1 |
| 46 | 4248611 | Шланг | 1 |
| 50 | 4133527 | Защитный кожух | 3 |
| 55 | 4336701 | Седло винта | 1 |
| 128 | 8057913 | Кронштейн | 1 |
| 129 | 9741612 | Кронштейн | 1 |
| 130 | J901235 | Болт | 2 |
| 131 | J950012 | Гайка | 2 |
| 132 | A590912 | Пружинная шайба | 2 |
| 133 | J011235 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
