Масляный радиатор трубопроводы (4) — HITACHI EX300-2

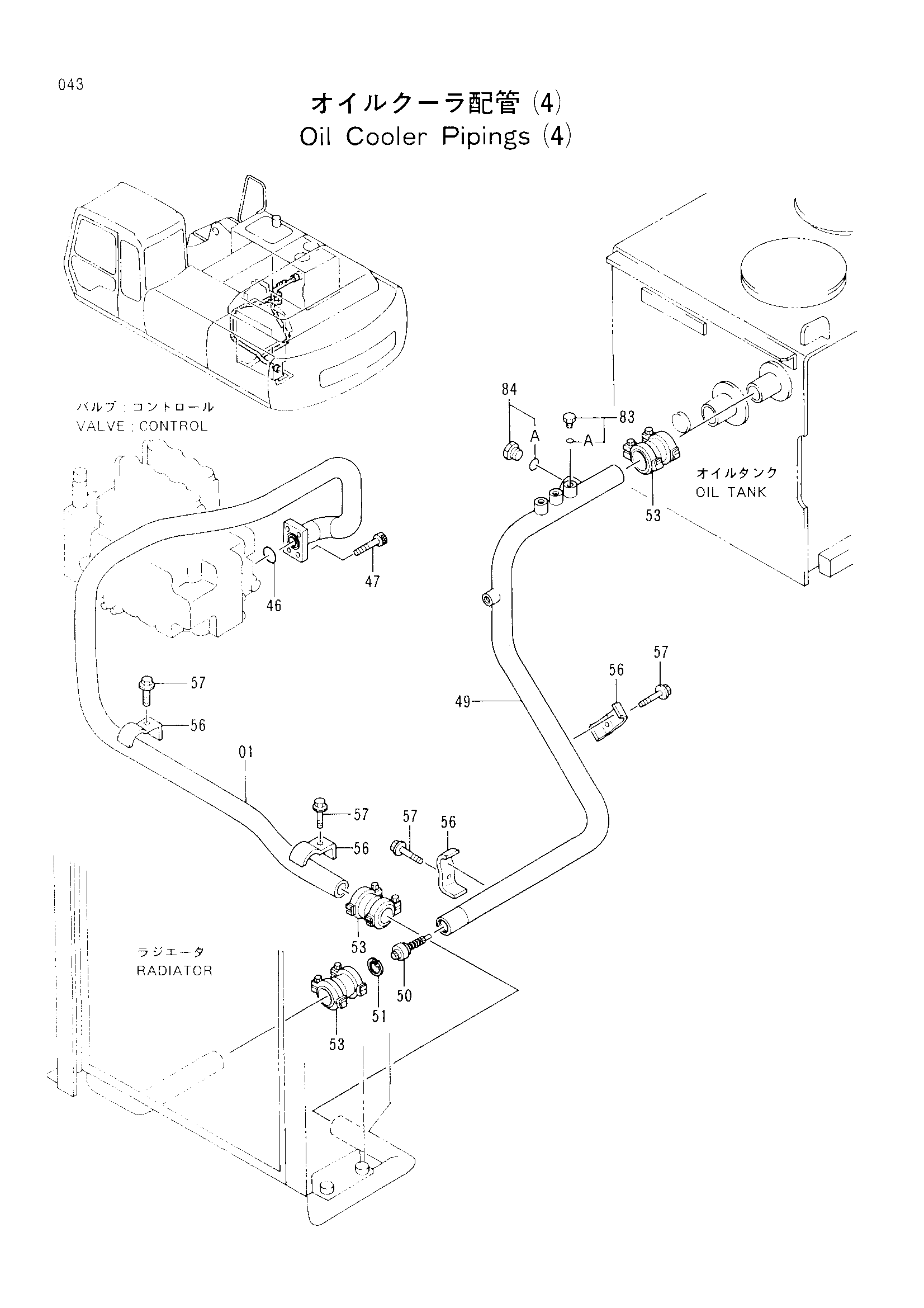

Заводская схема «Масляный радиатор трубопроводы (4)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7026933 | Обратная трубка | 1 |
| 46 | A811045 | Уплотнительное кольцо | 1 |
| 47 | M341036 | Болт с внутренним шестигранником | 4 |
| 49 | 8056066 | Обратная трубка | 1 |
| 50 | 4324256 | Клапан | 1 |
| 51 | 991718 | Стопорное кольцо | 1 |
| 53 | 4067834 | Муфта | 3 |
| 56 | 4053697 | Хомут трубки | 4 |
| 57 | J011270 | Болт с шайбой | 4 |
| 83 | 4092534 | Пробка | 1 |
| 83A | 4509180 | Уплотнительное кольцо | 1 |
| 84 | 4113926 | Пробка | 1 |
| 84A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
