Масляный радиатор трубопроводы (1) — HITACHI EX300-2

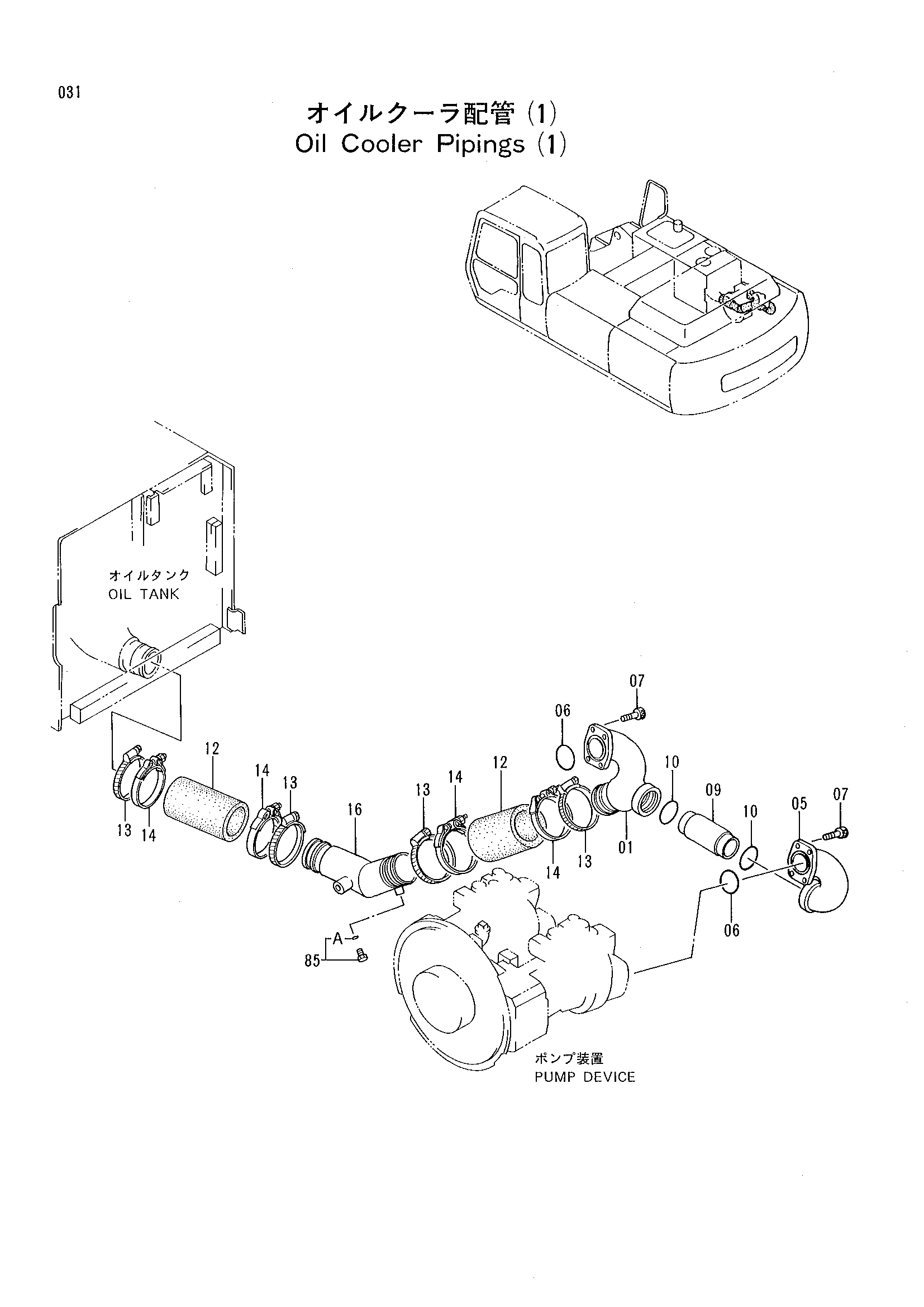

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1018863 | Коллектор | 1 |
| 05 | 2034914 | Коллектор | 1 |
| 06 | A811075 | Уплотнительное кольцо | 2 |
| 07 | M341228 | Болт с внутренним шестигранником | 8 |
| 09 | 3036667 | Трубка | 1 |
| 10 | 4113155 | Уплотнительное кольцо | 2 |
| 12 | 4314063 | Резиновый шланг | 2 |
| 13 | 4512716 | Хомут шланга | 4 |
| 14 | 4282488 | Хомут шланга | 4 |
| 16 | 9740482 | Всасывающая трубка | 1 |
| 85 | 4093624 | Пробка | 1 |
| 85A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
