Пилотный трубопроводы (2-1) — HITACHI EX300-2

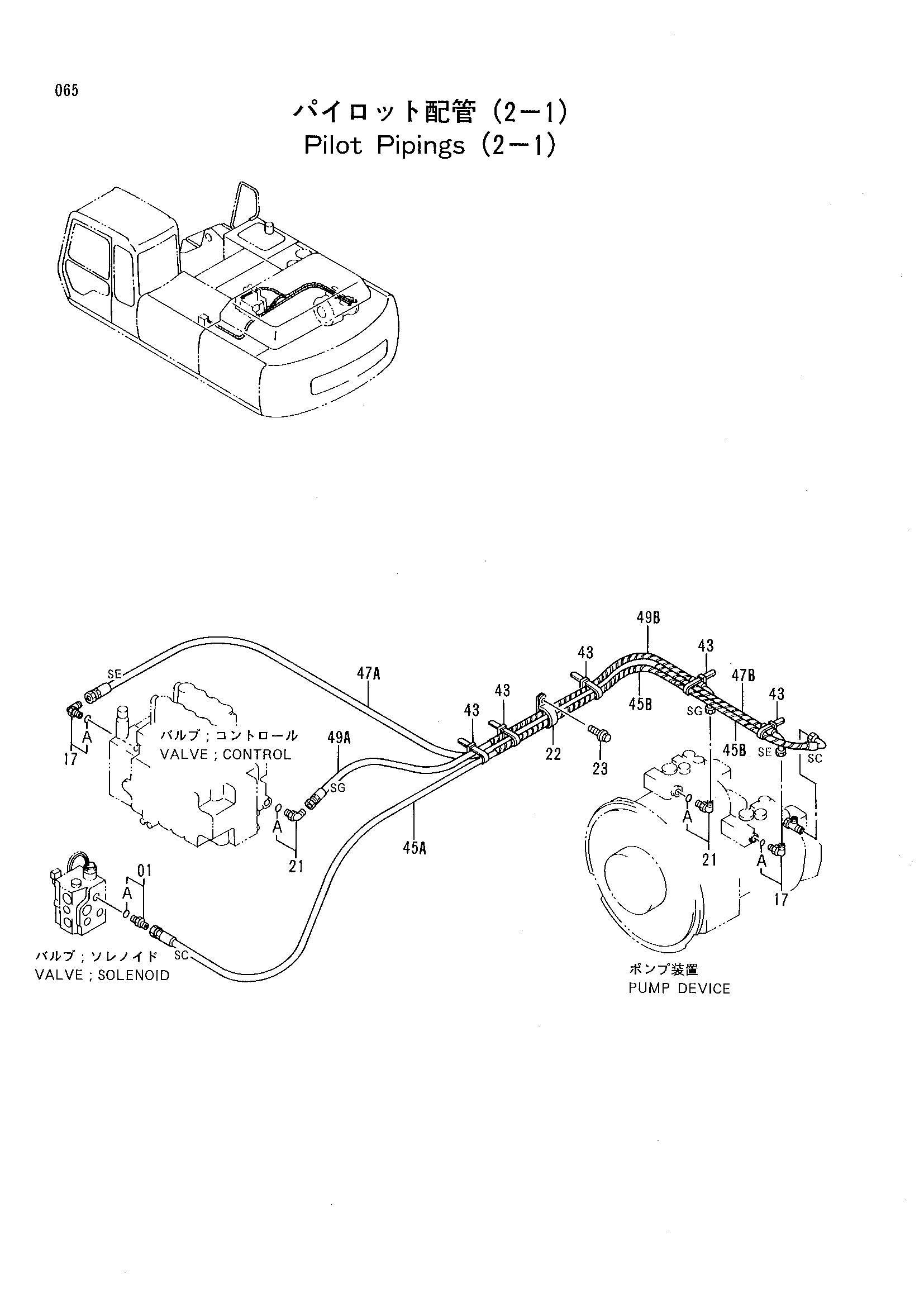

Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4154670 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4154670 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4190264 | Зажим | 1 |
| 23 | J011020 | Болт с шайбой | 1 |
| 43 | 4055312 | Ленточный зажим | 5 |
| 45A | 4319376 | Шланг | 1 |
| 45B | 4133527 | Защитный кожух | 2 |
| 47A | 4319381 | Нейлоновый шланг | 1 |
| 47B | 4133527 | Защитный кожух | 1 |
| 49A | 4319383 | Нейлоновый шланг | 1 |
| 49B | 4133527 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
