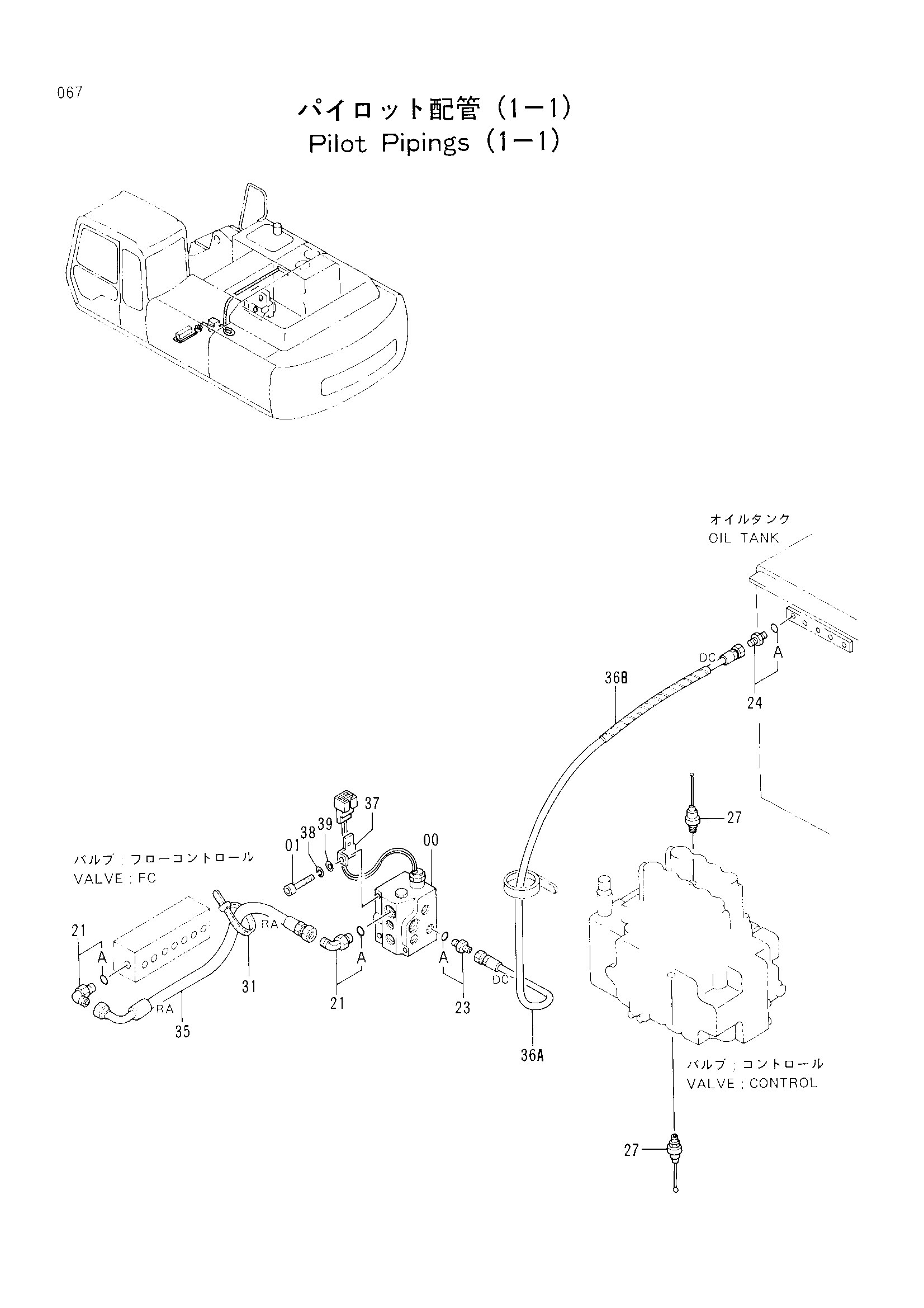

Пилотный трубопроводы (1-1) — HITACHI EX300-2
Заводская схема «Пилотный трубопроводы (1-1)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4314750 | Электромагнитный клапан | 1 |
| 01 | M340811 | Болт с внутренним шестигранником | 3 |
| 21 | 4154672 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4200465 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200468 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4259333 | Датчик давления | 2 |
| 31 | 4055312 | Ленточный зажим | 1 |
| 35 | 4319374 | Шланг (RA) | 1 |
| 36A | 4319375 | Нейлоновый шланг (DC) | 1 |
| 36B | 4323626 | Защитный кожух | 1 |
| 37 | 4257159 | Кронштейн | 1 |
| 38 | A590908 | Пружинная шайба | 1 |
| 39 | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
