Пилотный трубопроводы (2-3) — HITACHI EX300-2

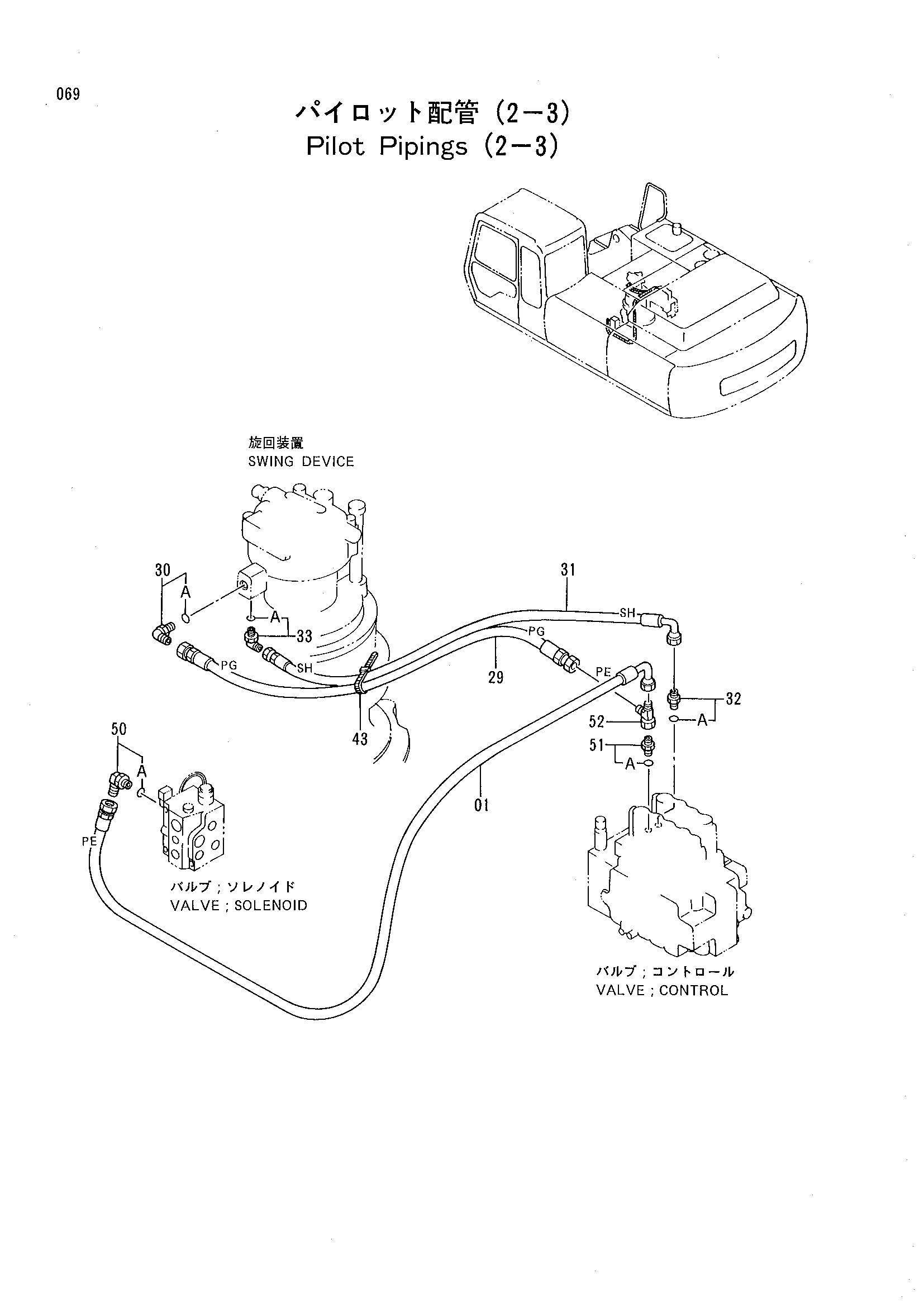

Заводская схема «Пилотный трубопроводы (2-3)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4316569 | Нейлоновый шланг | 1 |
| 29 | 4316564 | Нейлоновый шланг | 1 |
| 30 | 4156434 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4213446 | Нейлоновый шланг | 1 |
| 32 | 4200465 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4154670 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4055312 | Ленточный зажим | 1 |
| 50 | 4154671 | Угловой штуцер | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4200467 | Адаптер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4246672 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
