Пилотный трубопроводы (5-1) — HITACHI EX300-2

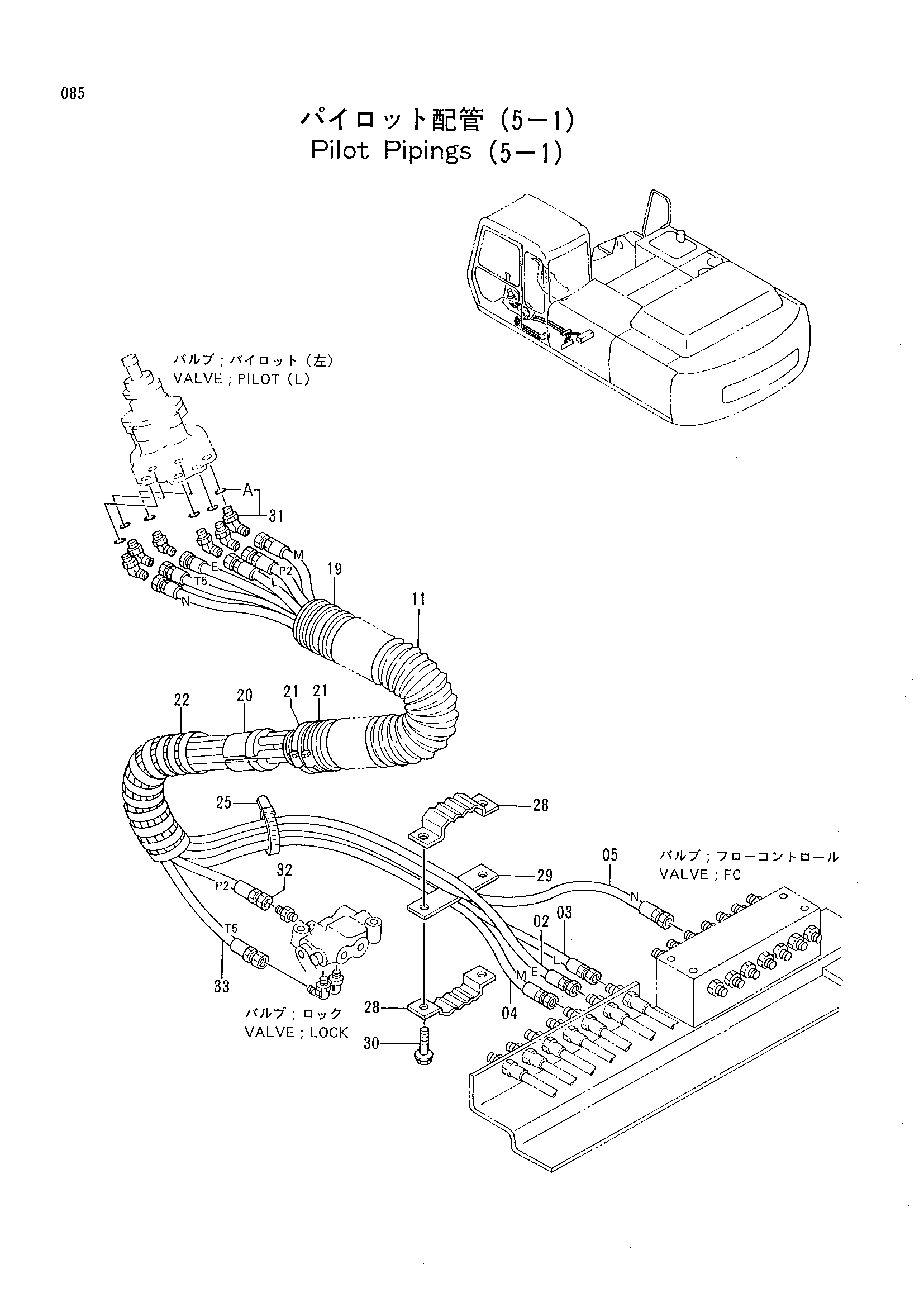

Заводская схема «Пилотный трубопроводы (5-1)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4318034 | Шланг | 1 |
| 03 | 4318035 | Шланг | 1 |
| 04 | 4318036 | Шланг | 1 |
| 05 | 4318037 | Шланг | 1 |
| 11 | 4317953 | Шланг | 1 |
| 19 | 4259730 | Шланг | 1 |
| 20 | 3056040 | Ограничитель | 1 |
| 21 | 4504491 | Хомут шланга | 2 |
| 22 | 4044420 | Защитный кожух | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 28 | 9727638 | Хомут шланга | 2 |
| 29 | 9727636 | Пластина | 1 |
| 30 | J021035 | Болт с шайбой | 2 |
| 31 | 4286916 | Угловой штуцер | 6 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4283998 | Шланг | 1 |
| 33 | 4283999 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
