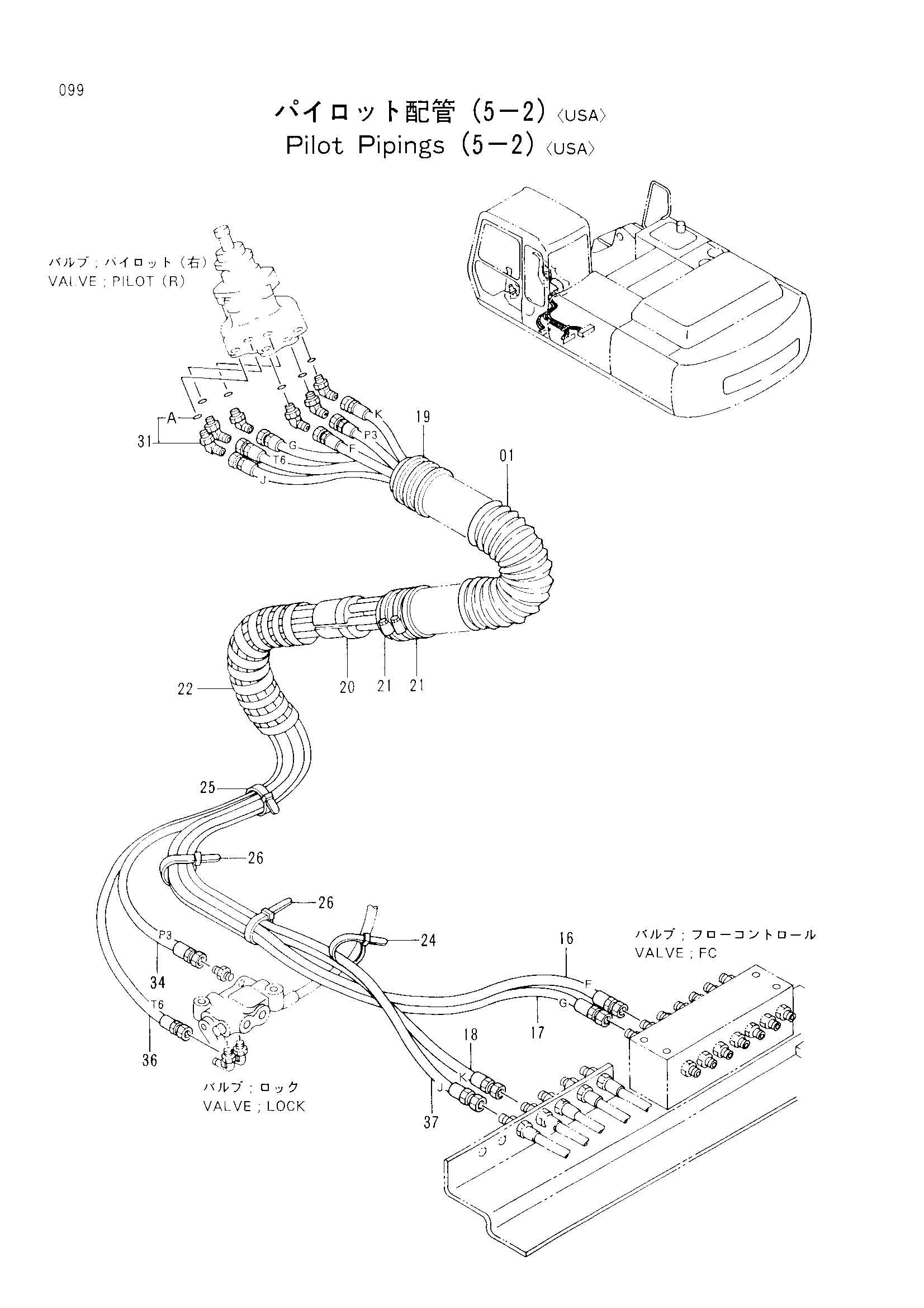

Пилотный трубопроводы (5-2)[USA] — HITACHI EX300-2
Заводская схема «Пилотный трубопроводы (5-2)[USA]» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотный трубопроводы (5-2)[USA] HITACHI EX300-2](/catalog-drawings/57/5754de16-d96e-4acd-aa84-ae86dabcdffd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4317953 | Шланг | 1 |
| 16 | 4318046 | Шланг (F) | 1 |
| 17 | 4318047 | Шланг (G) | 1 |
| 18 | 4318048 | Шланг (K) | 1 |
| 19 | 4319234 | Шланг | 1 |
| 20 | 3056040 | Ограничитель | 1 |
| 21 | 4504491 | Хомут шланга | 2 |
| 22 | 4044420 | Защитный кожух | 1 |
| 24 | 4055311 | Ленточный зажим | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 26 | 4121859 | Ленточный зажим | 2 |
| 31 | 4286916 | Угловой штуцер | 6 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4304409 | Шланг (P3) | 1 |
| 36 | 4316007 | Шланг (T6) | 1 |
| 37 | 4317301 | Шланг (J) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
