Поддерживающий каток — HITACHI EX300-2

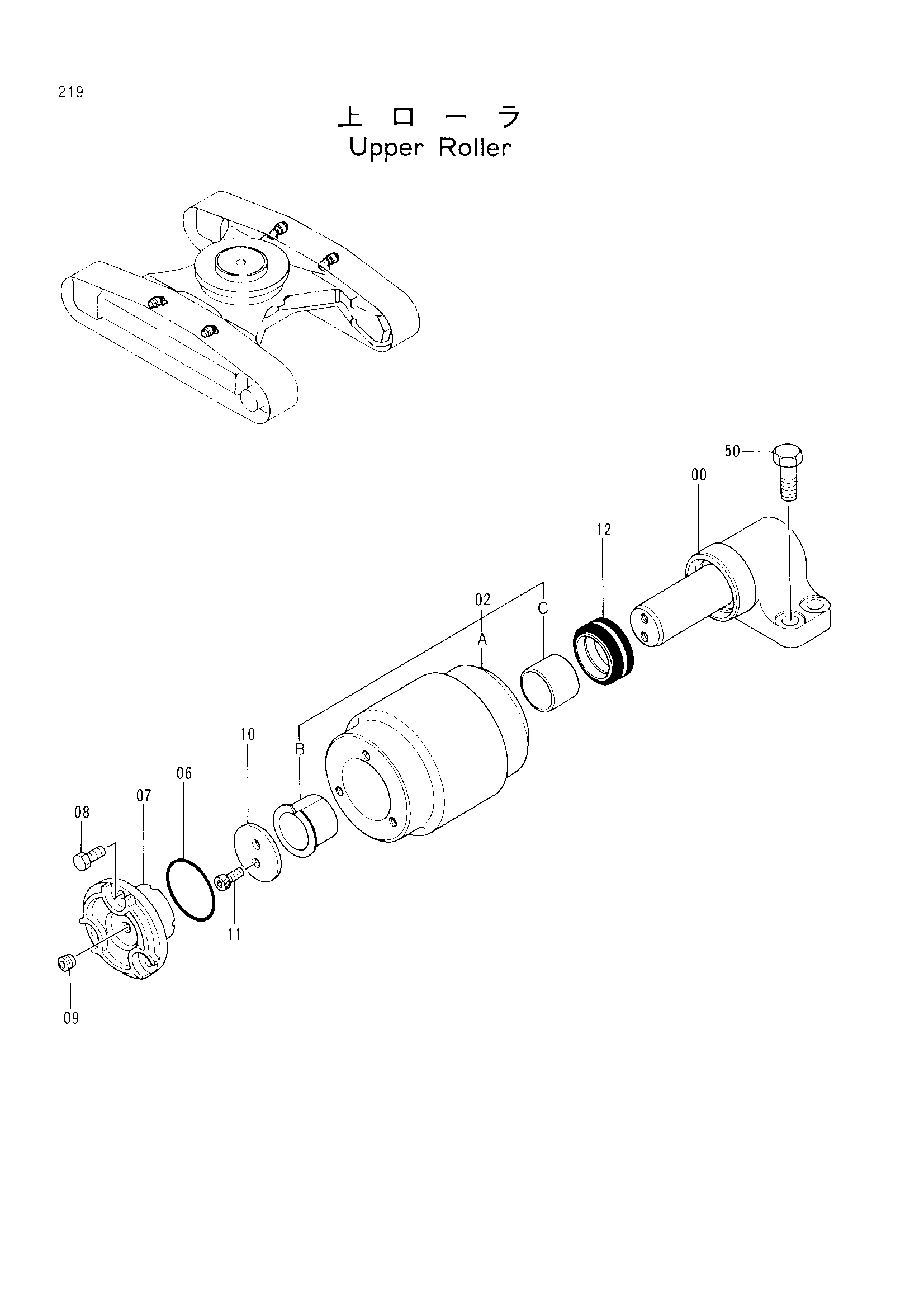

Заводская схема «Поддерживающий каток» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9096967 | Кронштейн | 1 |
| 00-12 | 9096966 | Каток верхний в сборе | 4 |
| 02 | 9096968 | Каток (с втулка) | 1 |
| 02A | 3052569 | Ролик | 1 |
| 02B | 4148155 | Втулка | 1 |
| 02C | 4172349 | Втулка | 1 |
| 06 | A810065 | Уплотнительное кольцо | 1 |
| 07 | 3052354 | Крышка | 1 |
| 08 | J901020 | Болт | 3 |
| 09 | 94-2011 | Пробка | 1 |
| 10 | 4282842 | Шайба | 1 |
| 11 | M351018 | Болт с внутренним шестигранником | 2 |
| 12 | 4176380 | Комплект уплотнений | 1 |
| 50 | J931640 | Болт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
