Рычаг управления (2) — HITACHI EX300-2

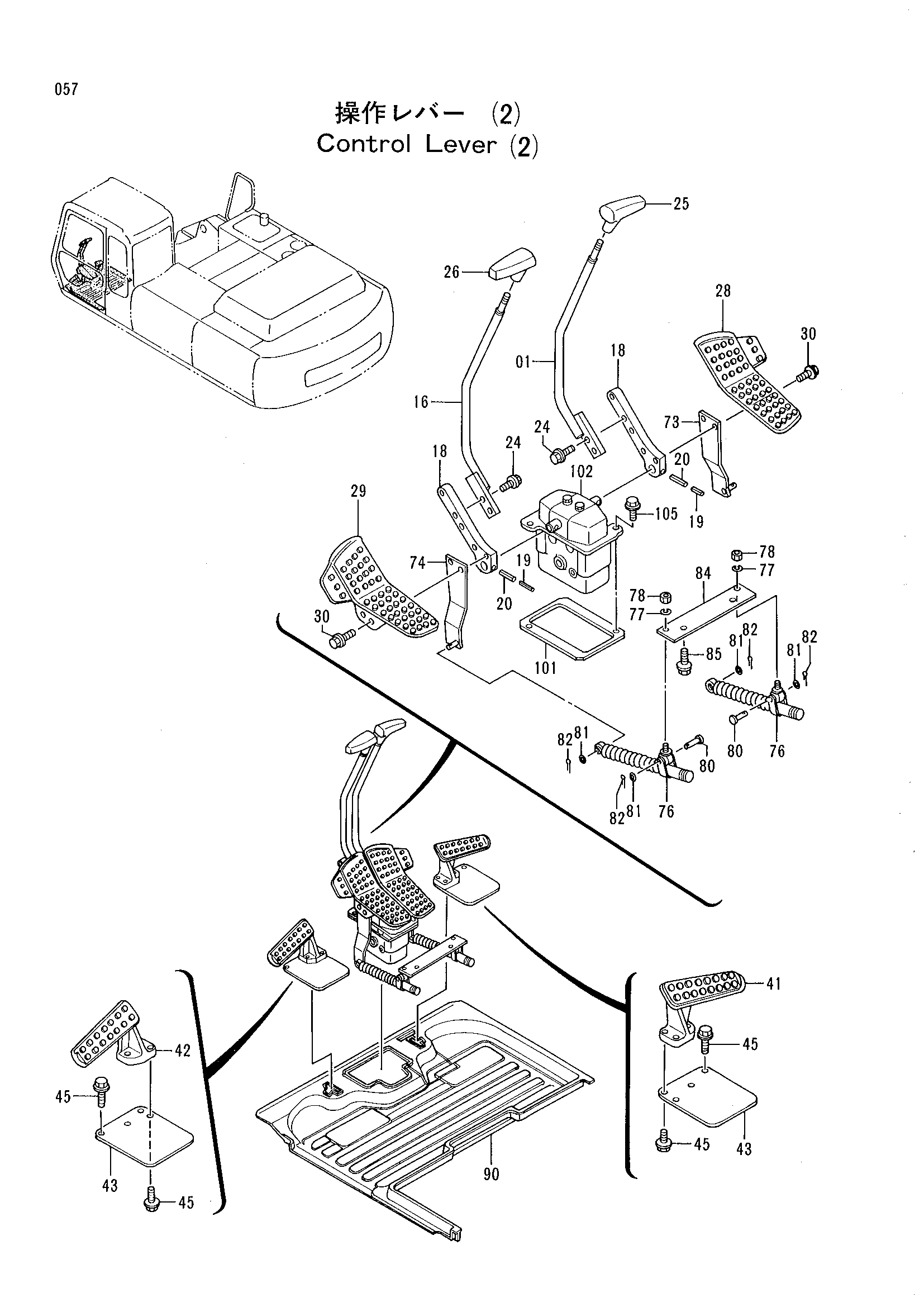

Заводская схема «Рычаг управления (2)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8054066 | Рычаг | 1 |
| 16 | 8054067 | Рычаг | 1 |
| 18 | 3052542 | Кронштейн | 2 |
| 19 | 4205317 | Пружинный штифт | 2 |
| 20 | 4205318 | Пружинный штифт | 2 |
| 24 | J011035 | Болт с шайбой | 4 |
| 25 | 2030249 | Рукоятка | 1 |
| 26 | 2030254 | Рукоятка | 1 |
| 28 | 1015359 | Педаль | 1 |
| 29 | 1015358 | Педаль | 1 |
| 30 | J021045 | Болт с шайбой | 4 |
| 41 | 1015478 | Подставка для ног | 1 |
| 42 | 1015477 | Подставка для ног | 1 |
| 43 | 3052543 | Крышка | 2 |
| 45 | J011035 | Болт с шайбой | 8 |
| 73 | 9742573 | Кронштейн | 1 |
| 74 | 9742574 | Кронштейн | 1 |
| 76 | 4204959 | Амортизатор | 2 |
| 77 | A590908 | Пружинная шайба | 2 |
| 78 | M500807 | Гайка | 2 |
| 80 | 4044928 | Палец | 2 |
| 81 | A590108 | Плоская шайба | 4 |
| 82 | 4022697 | Стопорный палец | 4 |
| 84 | 4335927 | Пластина | 1 |
| 85 | J011020 | Болт с шайбой | 2 |
| 90 | 0001633 | Коврик пола | 1 |
| 101 | 4191969 | Пластина | 1 |
| 102 | 9071983 | Пилотный клапан | 1 |
| 105 | J021040 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
