Основной трубопроводы (4) — HITACHI EX300-2

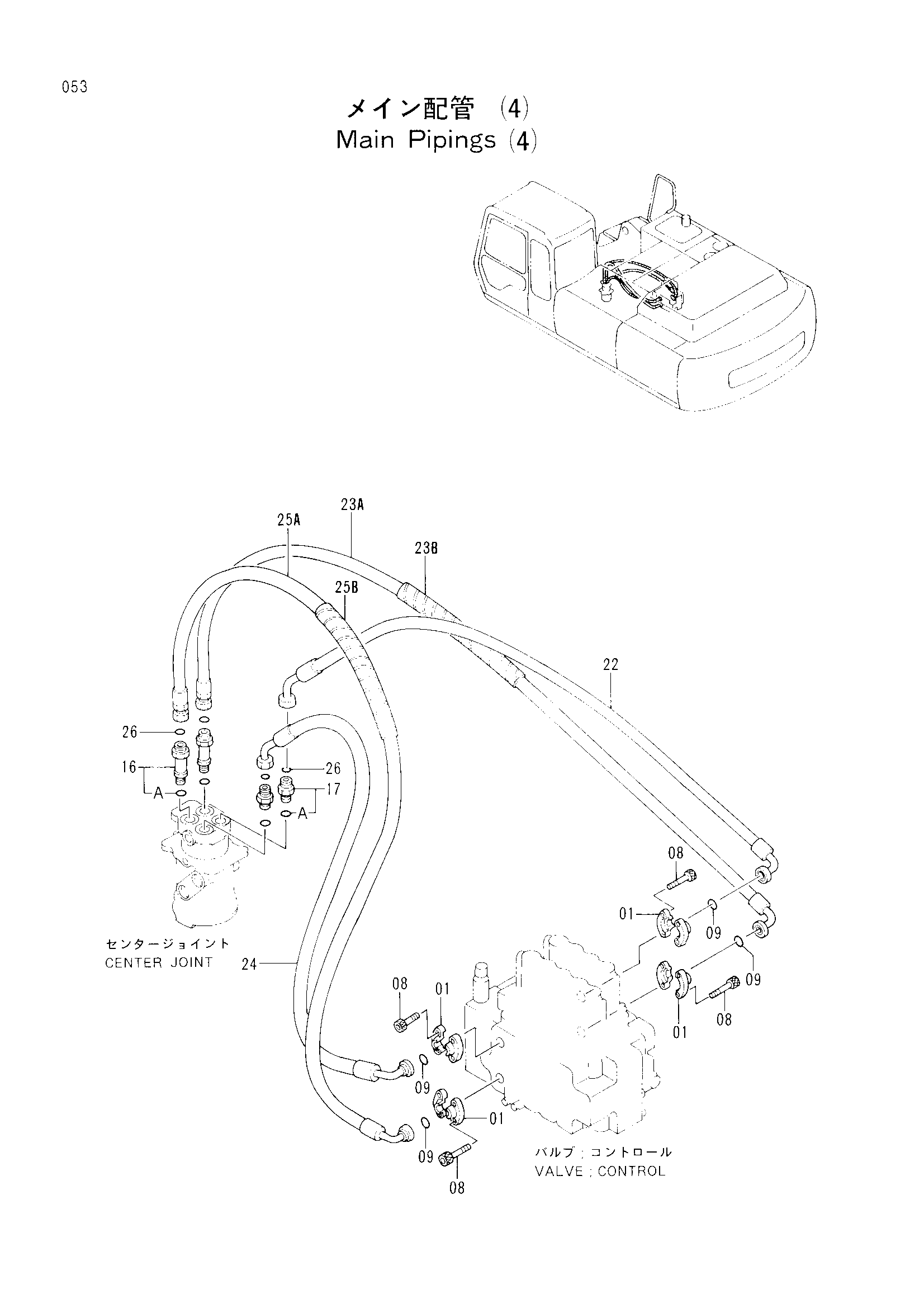

Заводская схема «Основной трубопроводы (4)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 986910 | Разъёмный фланец | 8 |
| 08 | M341030 | Болт с внутренним шестигранником | 16 |
| 09 | 971489 | Уплотнительное кольцо | 4 |
| 16 | 4198411 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4189601 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4313124 | Шланг | 1 |
| 23A | 4313126 замена: 4313127 | Шланг | 1 |
| 23A | 4313126 | Шланг | 1 |
| 23A | 4313127 | Шланг | 1 |
| 23A | 4313127 | Шланг | 1 |
| 23B | 4044420 | Защитный кожух | 1 |
| 24 | 4313125 | Шланг | 1 |
| 25A | 4313127 | Шланг | 1 |
| 25B | 4044420 | Защитный кожух | 1 |
| 26 | 4187328 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
