Пилотный трубопроводы (4-1) — HITACHI EX300-2

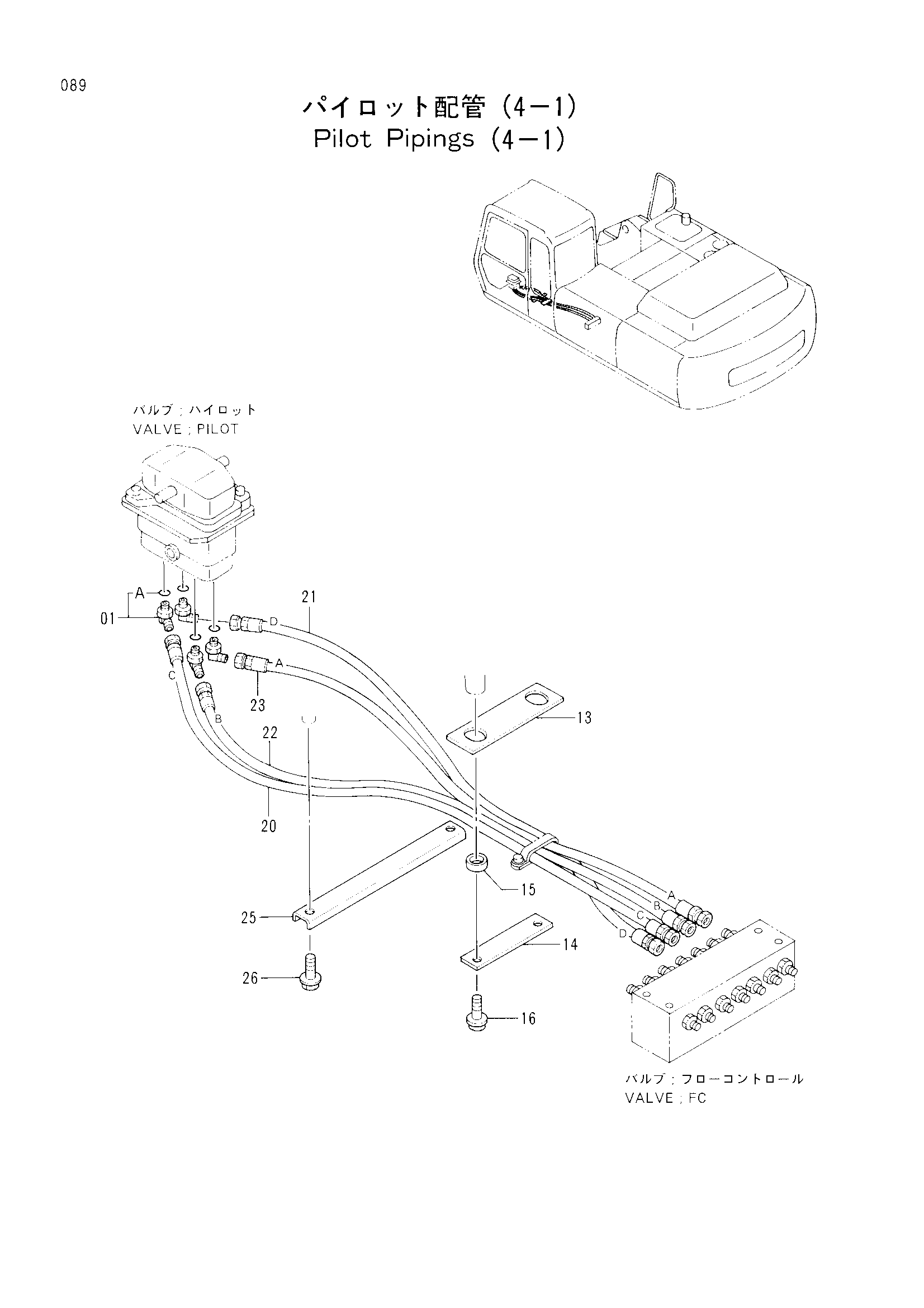

Заводская схема «Пилотный трубопроводы (4-1)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4270771 | Пластина | 1 |
| 14 | 9736384 | Пластина | 1 |
| 15 | 4270773 | Кольцо | 2 |
| 16 | J021020 | Болт с шайбой | 2 |
| 20 | 4313545 | Нейлоновый шланг (C) | 1 |
| 21 | 4313546 | Нейлоновый шланг (D) | 1 |
| 22 | 4313547 | Нейлоновый шланг (B) | 1 |
| 23 | 4313548 | Нейлоновый шланг (A) | 1 |
| 25 | 4323723 | Кронштейн | 1 |
| 26 | J021020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
