Передний трубопроводы (1) — HITACHI EX300-2

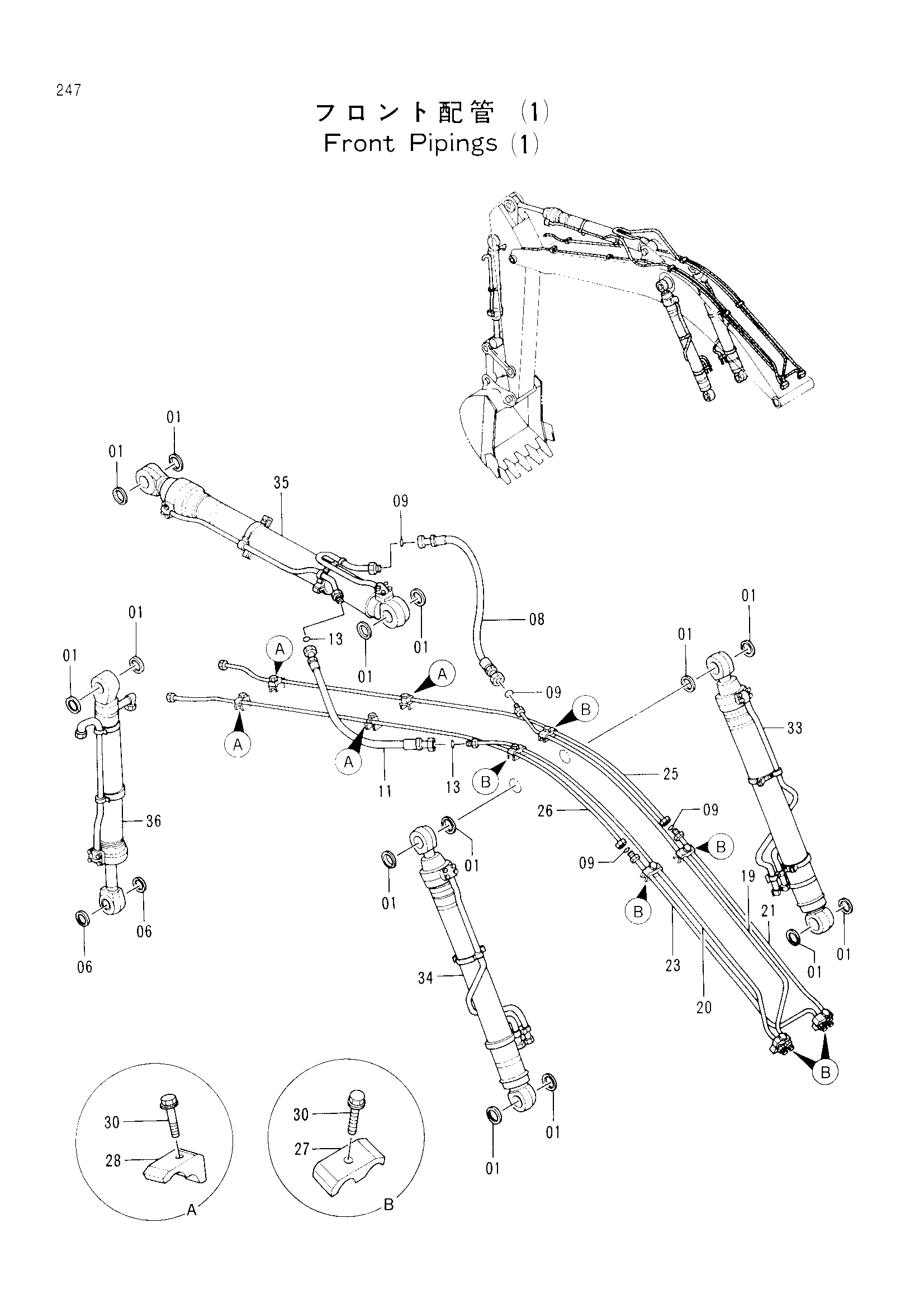

Заводская схема «Передний трубопроводы (1)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4074008 | Пылезащитное уплотнение | 14 |
| 06 | 4067901 | Пылезащитное уплотнение | 2 |
| 08 | 4314984 | Шланг | 1 |
| 09 | 4187329 | Уплотнительное кольцо | 4 |
| 11 | 4314985 | Шланг | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 2 |
| 19 | 8037726 замена: 8059286 | Трубка | 1 |
| 19 | 8059286 | Трубка | 1 |
| 20 | 8037727 замена: 8059298 | Трубка | 1 |
| 20 | 8059298 | Трубка | 1 |
| 21 | 9727149 | Трубка | 1 |
| 23 | 9727148 | Трубка | 1 |
| 25 | 8044894 | Трубка | 1 |
| 26 | 8044895 | Трубка | 1 |
| 27 | 4189860 | Хомут трубки | 6 |
| 28 | 4190127 | Хомут трубки | 4 |
| 30 | J011265 | Болт с шайбой | 10 |
| 33 | 9122615 замена: 9124831 | Гидроцилиндр стрелы | 1 |
| 33 | 9124831 | Гидроцилиндр стрелы | 1 |
| 34 | 9122616 замена: 9124832 | Гидроцилиндр стрелы | 1 |
| 34 | 9124832 | Гидроцилиндр стрелы | 1 |
| 35 | 9122617 замена: 9124833 | Гидроцилиндр рукояти | 1 |
| 35 | 9124833 | Гидроцилиндр рукояти | 1 |
| 36 | 9122618 замена: 9124834 | Гидроцилиндр ковша | 1 |
| 36 | 9124834 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
