Ход трубопроводы <STD. гусеница> — HITACHI EX300-2

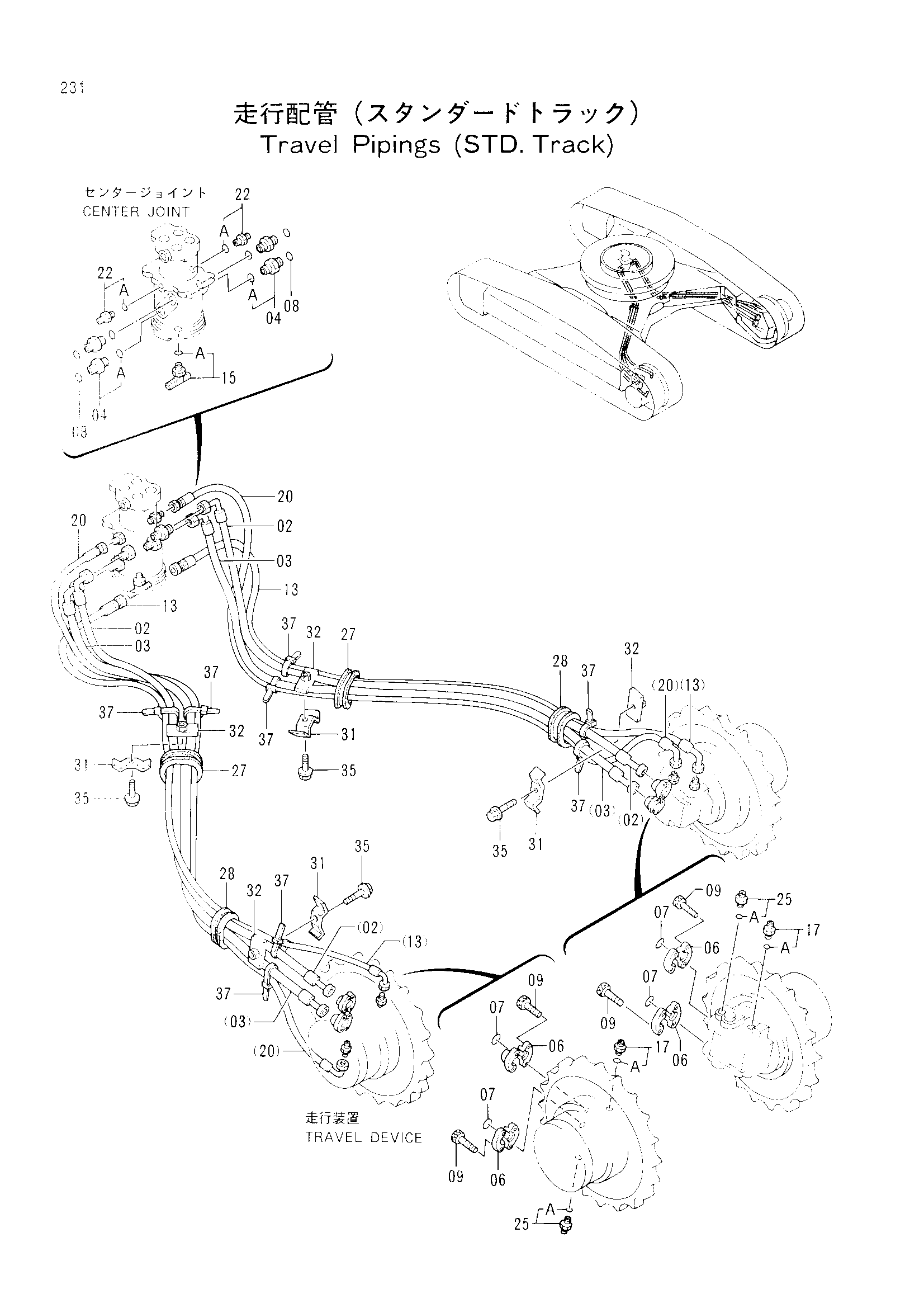

Заводская схема «Ход трубопроводы <STD. гусеница>» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4315291 | Шланг | 2 |
| 03 | 4315292 | Шланг | 2 |
| 04 | 4189601 | Адаптер | 4 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4085560 | Разъёмный фланец | 8 |
| 07 | 966993 | Уплотнительное кольцо | 4 |
| 08 | 4187328 | Уплотнительное кольцо | 4 |
| 09 | M341240 | Болт с внутренним шестигранником | 16 |
| 13 | 4316844 | Шланг | 2 |
| 15 | 4221224 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4221290 | Адаптер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4313263 | Шланг | 2 |
| 22 | 4200465 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4200465 | Адаптер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4272436 | Резиновая втулка | 2 |
| 28 | 4272435 | Резиновая втулка | 2 |
| 31 | 4202103 | Хомут | 4 |
| 32 | 9736782 | Хомут | 4 |
| 35 | J011265 | Болт с шайбой | 4 |
| 37 | 4121859 | Ленточный зажим | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
