Основной трубопроводы для гидромолот и гидроножницы — HITACHI EX300-2

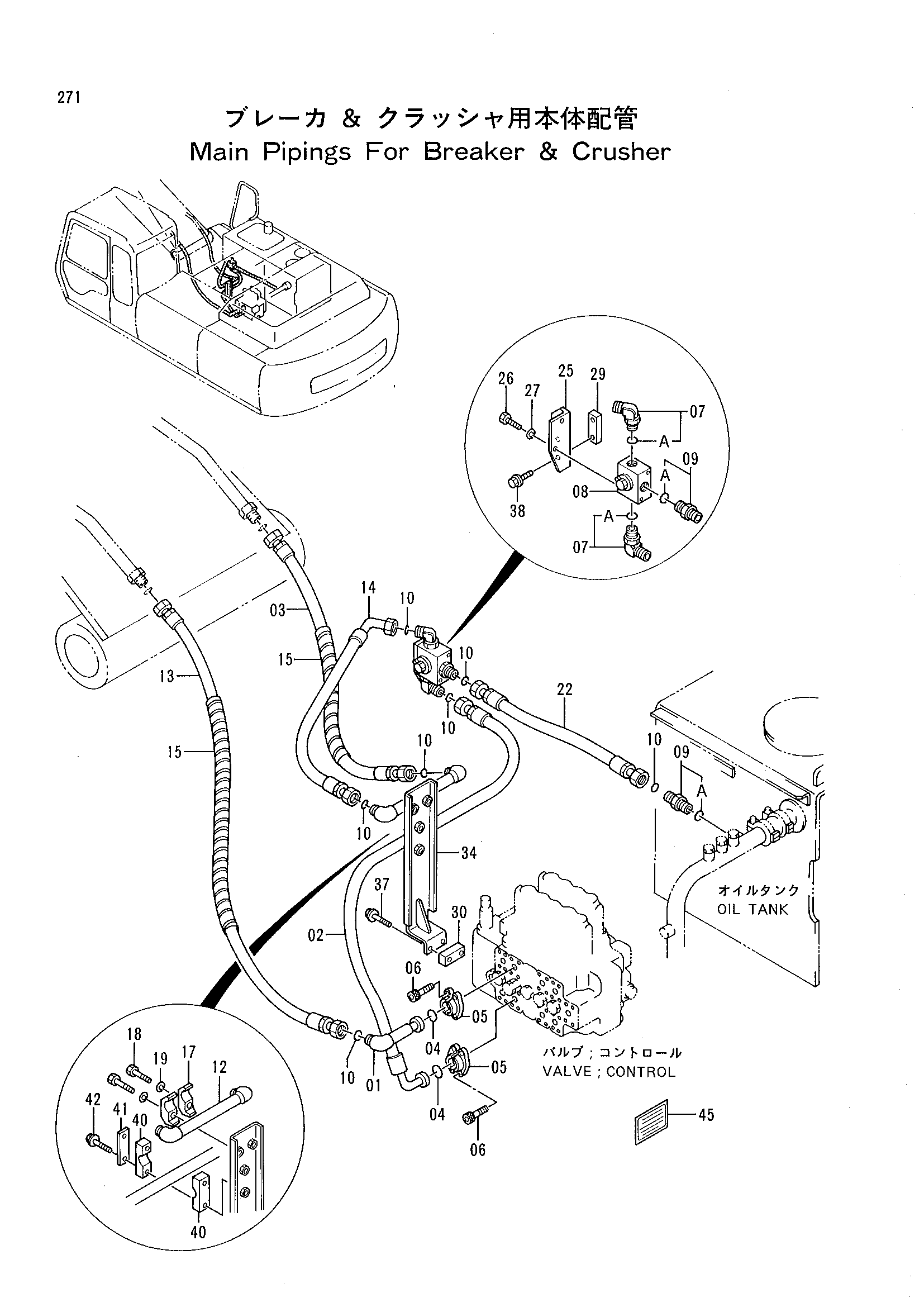

Заводская схема «Основной трубопроводы для гидромолот и гидроножницы» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9740745 | Трубка | 1 |
| 02 | 4320233 | Шланг | 1 |
| 03 | 4320040 | Шланг | 1 |
| 04 | 971489 | Уплотнительное кольцо | 2 |
| 05 | 986910 | Разъёмный фланец | 4 |
| 06 | M341030 | Болт с внутренним шестигранником | 8 |
| 07 | 4198799 | Угловой штуцер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4261540 | Клапан | 1 |
| 09 | 4189535 | Адаптер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 7 |
| 12 | 9741145 | Трубка | 1 |
| 13 | 4320037 | Шланг | 1 |
| 14 | 4320220 | Шланг | 1 |
| 15 | 4044420 | Защитный кожух | 4 |
| 17 | 4190127 | Хомут трубки | 2 |
| 18 | J901265 | Болт | 2 |
| 19 | A590912 | Пружинная шайба | 2 |
| 22 | 4320041 | Шланг | 1 |
| 25 | 4322598 | Кронштейн | 1 |
| 26 | J901025 | Болт | 2 |
| 27 | A590910 | Пружинная шайба | 2 |
| 29 | 4250467 | Седло винта | 1 |
| 30 | 4322599 | Седло винта | 1 |
| 34 | 8057524 | Кронштейн | 1 |
| 37 | J021230 | Болт с шайбой | 2 |
| 38 | J021225 | Болт с шайбой | 2 |
| 40 | 4194953 | Хомут | 2 |
| 41 | 4195494 | Пластина | 1 |
| 42 | J021090 | Болт с шайбой | 2 |
| 45 | 4245076 | Информационная табличка | 1 |
| 45 | 4245758 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
